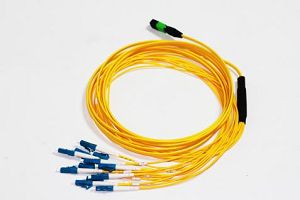

Bem-vindo ao comprar o cabo de fita de fibra amarela monomodo de fibra mtp mpo de 12 fios com nossa fábrica. Como um dos principais fabricantes e fornecedores da China, também damos as boas-vindas aos pedidos personalizados. Consulte agora o preço e a cotação conosco.
● Informações Técnicas:
Os cabos de fita MPO da FOCC são feitos sob medida, com base nos requisitos individuais do cliente. Os fan-outs estão disponíveis em uma ampla variedade de tipos de fibra e com várias configurações de conectores. Esses conjuntos são feitos sob encomenda e 100% testados. Cada conjunto é embalado individualmente, com os resultados dos testes incluídos. Esses conjuntos de distribuição de alta qualidade estão disponíveis em comprimentos personalizados de até 2 metros (para qualquer comprimento acima de 2 metros, entre em contato com o atendimento ao cliente). As pernas fan-out podem ter 900μm, 2mm ou 3mm de diâmetro.
● Aplicação:
① Para instalação na área do armário ou extensão horizontal do ponto de consolidação para as saídas da estação de trabalho.
● Benefícios:
① Use para distribuir algumas ou todas as fibras em um cabo tronco para outras áreas;
② Ter pinos (tipo macho) em uma extremidade do conector e nenhum pino (tipo fêmea) na outra extremidade;
③ Opções de interface MPO/MTP® em 12 ou 24-conector de fibra;
④ 100% testado;
⑤ Contagens de fibras disponíveis em 12/24/36/48/72/96/144-fibras;
⑥ Estrutura de cabo redondo e mini-core para eliminar a sensibilidade à dobra;
⑦ Disponível em modo único (9/125μm), multimodo (50 ou 62,5/125μm) e fibra de 10Gig;
⑧ Projeto opcional de olhal de puxar para caber em diferentes ambientes de instalação.

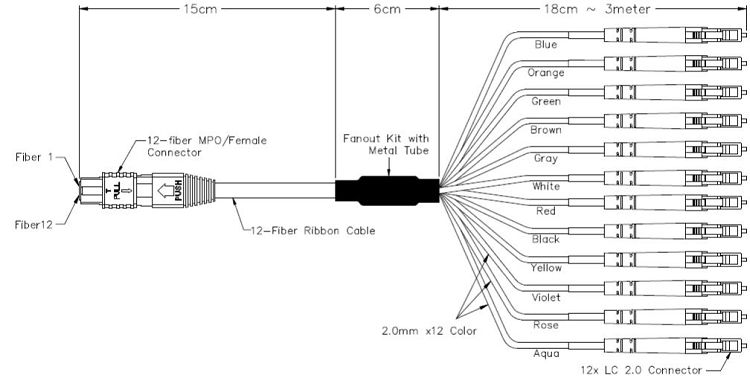

● Ilustração da estrutura de montagem:
● Especificações Mecânicas do Cabo:
| Fibra | fita de jaqueta | |
OFNR | LSZH | ||
Raio Mínimo de Curvatura (Instalação) | 8 | 5.0mm | 5.0mm |
12 | 5.0mm | 5.0mm | |
Raio mínimo de curvatura (longo prazo) | 8 | 2,5 mm | 2,5 mm |
12 | 2,5 mm | 2,5 mm | |
Tração Máxima (Instalação) | 8 | 200N | 200N |
12 | 200N | 200N | |
Tração Máxima (Longo Prazo) | 8 | 80N | 80N |
12 | 80N | 80N | |
● Especificações físicas do cabo:
| Fibra | fita de jaqueta | |
OFNR | LSZH | ||
Diâmetro Externo do Cabo | 8 | 2,5 x 4,1 mm | 2,5 x 4,1 mm |
12 | 2,5 x 5,2 mm | 2,5 x 5,2 mm | |
Peso | 8 | 13.0kg/km | 13.0kg/km |
12 | 16.0KG/KM | 16.0KG/KM | |
Temperatura de operação | 8 | -20 grau a mais 60 graus | |
12 | -20 grau a mais 60 graus | ||
● Especificações de desempenho da fibra:
Unid | fita encamisada | |||
Tipo de Fibra | OS1 modo único | OM1 Multimodo | OM2 Multimodo | OM3 Multimodo |
Comprimento de onda | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
Atenuação | 0.4/0.3 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
largura de banda | N/A | Maior ou igual a 200/ Maior ou igual a 400 | Maior ou igual a 160/ Maior ou igual a 300 | Maior ou igual a 1500/ Maior ou igual a 300 |
● A divisão básica dos conectores MTP®:
Tipo e cor | Inserção | óptico | Operativo |
Conector MTP® Elite® de modo único | {{0}}.10 dB típico (todas as fibras) 0,35 dB máximo (fibra única)1 | >60 dB (ângulo polido de 8 graus)2 | -40 grau a 75 graus |
Conector padrão MTP® de modo único | {{0}}.25 dB típico (todas as fibras) 0,75 dB máximo (fibra única)1 | >60 dB (ângulo polido de 8 graus)2 | -40 grau a 75 graus |
Conector padrão MTP® multimodo | {{0}}.25 dB típico (todas as fibras) 0,75 dB máximo (fibra única)1,3 | >20 dB (0 grau Flat Polished)2,3 | -40 grau a 75 graus |
1 teste IL conforme IEC 61300-3-4; | |||
● Fibra intermediária recomendada e conectores codificados por cores:
Tipo de cabo | MTP® Elite® de modo único | Padrão MTP® de modo único | Multimodo MTP® Elite® | Multimodo MTP® Padrão |
fita nua |
Cor Mostarda |
Cor verde |
Aqua Cor |
Cor bege |
Cordão de fita plana | ||||
Cabo Ø 2.0mm | ||||
Cabo Ø 3.0mm | ||||
Cabo Ø 3,6 mm | ||||
Cabo Ø 4,5mm | ||||
Cabo Ø 5.0mm | ||||
Cabo Ø 5,5mm |
● Aplicações típicas e mapa de fios:
● Condições de pagamento e envio:
► Entrega em 7 - 15 dias úteis;
► Quantidade mínima de pedido: 1 peça MOQ sob consulta;
► Condições de pagamento: L/C, D/A, D/P, T/T, Western Union, Money Gram;
► Capacidade de fornecimento: 5000 peças por mês.
● Nossa planta padrão:
● Cabo de fita relacionado:
● MTP de alta densidade®/Sistema de cabeamento MPO no Dada Center:
● Informações sobre pedidos:
► 1 ea para saco antiestático individual com relatório de teste;
► Conector Personalizado Consultado;
► Comprimento Personalizado do Cabo;
Descrição do produto | Comprimentos | Mapa de fios |
12 Fibra MPO/MTP® Fêmea-Fêmea, OS2 | 0-80 metro | Fio reto |
12 Fibra MPO/MTP® Macho-Fêmea, OM2 | 0-80 metro | Fio reto |
12 Fibra MPO/MTP® Macho-Macho, OM3 | 0-80 metro | Fio reto |
12 Fibra MPO/MTP® Fêmea-Fêmea, OM1 | 0-80 metro | Fio B Reto |
