Informações Técnicas:
1 fibra de entrada e 8 fibras de saída com proporção de divisão uniforme, SC/UPC, fibra de 2,0mm ou 3,0mm de diâmetro
Os divisores FOCC PLC (Planar Lightwave Circuit) são divisores de modo único com uma taxa de divisão uniforme de uma fibra de entrada para múltiplas fibras de saída. Ele é baseado na tecnologia de circuito de ondas luminosas planas e fornece uma solução de distribuição de luz de baixo custo com formato pequeno e alta confiabilidade. A FOCC Photonics fornece vários divisores PLC 1 × N e 2 × N, incluindo divisores PLC de fibra tipo caixa ABS 1 × 2 a 1 × 64 e 2 × 2 a 2 × 64. Todos eles possuem desempenho óptico superior, alta estabilidade e alta confiabilidade para atender a vários requisitos de aplicação.

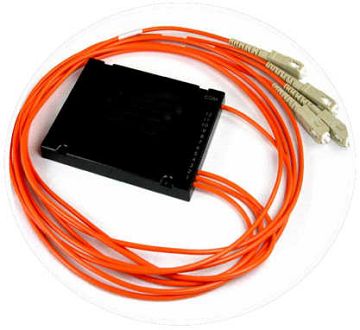

O Divisor PLC Caixa ABS 1x8 com estrutura compacta e pequeno volume, é facilmente colocado no corpo da caixa, como caixa de transferência de cabos, fiação em corredor, caixa de distribuição ou fechamento de junta com algum espaço reservado.
O divisor PLC de fibra FOCC 1 × 8 com pacote de caixa de plástico ABS suporta fibra G.657A, fibra de entrada e saída de 900μm, 2,0 mm, 3,0 mm e conectores SC, LC, FC e ST para escolha.
|
Características: ● Tipo de configuração: 1×8, conector SC/UPC; |
Aplicativo: ● Redes PON |
Dimensão Mecânica (mm):
Introdução:
● Divisões 1x2, 1x4, 1x8, 1x16, 1x32, 1x64
● Divisões 2x2, 2x4, 2x8, 2x16, 2x32, 2x64
● Desconectado
● Revestimento de fibra fora das caixas de 2mm e até 3mm
● Tipo caixa ABS ou caixa metálica interna/tipo cassete de módulo
● Opções de conector SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, ST/UPC
● Configurações e combinações personalizadas de conectores
Detalhes da vantagem do produto:
(1) Alta estabilidade ambiental
● Baixa perda de inserção, baixa perda dependente de polarização, baixa reflexão traseira e boa uniformidade;
(2) Chips de excelente qualidade
● A perda de luz não é sensível ao comprimento de onda e pode atender às necessidades de transmissão de diferentes comprimentos de onda;
(3) Estrutura Compacta
● Tamanho pequeno, pode ser instalado diretamente em diversas caixas de transferência e ocupa pouco espaço;
(4) Embalagem requintada
● O design e a embalagem são requintados para garantir que o produto esteja em boas condições.
Especificação:
Tabela 1 – Divisor CLP 1×N
| Comprimento da fibra | 1m ou comprimento personalizado | |||||
| Tipo de conector | Personalizado especificado | |||||
| Tipo de fibra óptica | Corning SMF-28e fibra, G657A1 ou conforme personalizado | |||||
| Diretividade (dB) Min * | 55 | |||||
| Perda de retorno (dB) Mín. * | 55 (50) | |||||
| Manuseio de energia (mW) | 300 | |||||
| Comprimento de onda operacional (nm) | 1260 ~ 1650 | |||||
| Temperatura operacional (grau) | -40~ +85 | |||||
| Temperatura de armazenamento (grau) | -40~ +85 | |||||
| Configuração da porta | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
| Perda de inserção (dB) típica | 3.6 | 7.1 | 10.2 | 13.5 | 16.5 | 20.5 |
| Perda de inserção (dB) máx. | 4.0 | 7.3 | 10.5 | 13.7 | 16.9 | 21.0 |
| Uniformidade de perda (dB) | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2 |
| PDL(dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 |
| Perda Dependente do Comprimento de Onda (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| Temperatura. Perda Dependente (-40~85) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| Configuração da porta | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Perda de inserção (dB) típica | 3.8 | 7.4 | 10.8 | 14.2 | 17 | 21 |
| Perda de inserção (dB) máx. | 4.2 | 7.8 | 11.2 | 14.6 | 17.5 | 21.5 |
| Uniformidade de perda (dB) | 1 | 1.4 | 1.5 | 2 | 2.5 | 2.5 |
| PDL (dB) | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 |
| Perda Dependente do Comprimento de Onda (dB) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 |
| Temperatura. Perda Dependente (-40~+85 grau) | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 |
