Este guia destina-se a planejadores de redes de defesa, integradores de sistemas, engenheiros de compras e compradores que avaliam conjuntos robustos de cabos de fibra óptica para ambientes militares e aeroespaciais.
As redes de defesa modernas transportam feeds de vídeo, dados de radar, comando-e-controle de tráfego e comunicações criptografadas em campos de batalha, navios, aeronaves e instalações fixas. Um cabo militar de fibra óptica deve fazer mais do que transmitir luz. Ele deve sobreviver à lama, areia, névoa salina, implantações repetidas, vibração e manuseio em campo - e ainda oferecer desempenho confiável em momentos-de missão crítica.
Este guia explica o que diferencia os cabos de fibra ótica militares da fibra comercial, aborda os principais tipos de cabos e opções de conectores, percorre aplicações reais de defesa e fornece uma estrutura prática para escolher o conjunto de cabos correto para o seu perfil de missão.
O que é um cabo de fibra óptica militar?
Um cabo de fibra óptica militar é um cabo óptico robusto projetado para ambientes de defesa, aeroespacial, naval, veicular e de comunicação tática. Como todos os cabos de fibra óptica, ele transmite dados como luz atravésfibra óptica. A distinção está no nível de proteção mecânica, resistência ambiental, robustez do conector e prontidão de implantação incorporada em cada camada do cabo.
As redes de fibra comerciais padrão atendem edifícios, data centers e rotas de telecomunicações sob condições controladas. Os sistemas militares de fibra enfrentam uma realidade diferente: pessoal de campo arrastando cabos em terreno acidentado, conectores encaixados na chuva ou na poeira, cabos encaminhados através de compartimentos apertados de veículos ou conjuntos enrolados em carretéis táticos e redistribuídos após cada missão. A construção do cabo, o material da capa, os elementos de resistência, os conectores e os requisitos de teste devem refletir essas condições reais de operação.
Na prática, um cabo de fibra ótica de nível militar-pode servir como um cabo de instalação fixa em um centro de comando, um cabo tático implantável em um campo de batalha, um cabo blindado ao longo de um perímetro, um cabo de bordo dentro de uma embarcação naval ou um cabo personalizadomontagem de cabo de fibra ópticaconstruído em torno de um requisito específico da plataforma.

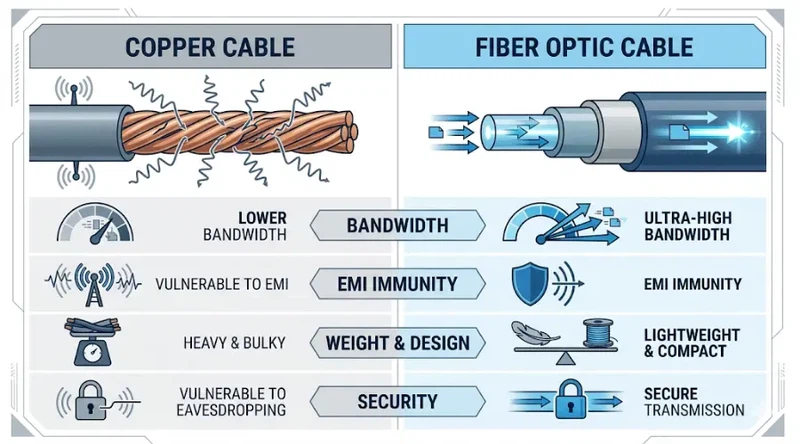

Por que as redes de defesa escolhem a fibra em vez do cobre
Quatro características tornam o cabo de fibra óptica o meio de transmissão preferido para comunicações militares.
Alta largura de banda em longas distâncias.
A fibra suporta a transferência de dados necessária para vídeo-em tempo real, processamento de radar, fusão de sensores e links digitais seguros - geralmente em distâncias onde o cobre precisaria de repetidores ou sofreria degradação de sinal inaceitável. OAssociação de fibra ópticaobserva que a fibra-de modo único, em particular, pode transportar sinais por muitos quilômetros com atenuação mínima.
Imunidade à interferência eletromagnética.
Os ambientes de defesa são eletricamente hostis. Rádios, transmissores de radar, sistemas de guerra eletrônica, geradores e sistemas de energia de veículos produzem EMI que podem interromper links de dados-baseados em cobre. A fibra de vidro é inerentemente imune à interferência eletromagnética, o que a torna muito mais confiável nesses ambientes.
Redução de peso.
O cabo de fibra óptica pesa significativamente menos que o cabo de cobre equivalente. Para aeronaves, UAVs, kits táticos, veículos terrestres e sistemas de comunicação-portáteis, cada quilograma economizado melhora a mobilidade, a capacidade de carga útil e o alcance operacional.
Características de segurança da camada-física.
A fibra óptica não irradia um sinal da mesma forma que os condutores de cobre, e explorar um link de fibra sem causar perda de sinal detectável é tecnicamente difícil. Embora a segurança da rede sempre dependa da criptografia, do controle de acesso e do design do sistema, a fibra fornece uma camada de transmissão física mais forte. O Departamento de Defesa dos EUA há muito reconhece estas propriedades nas suas directrizes de infra-estruturas de comunicações.

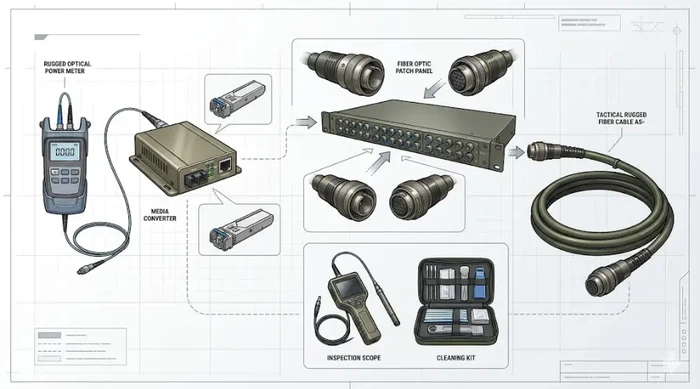

Componentes principais de um sistema militar de fibra óptica
Uma solução completa de fibra óptica militar envolve mais do que apenas cabos. Um sistema confiável normalmente inclui cabos, conectores, conjuntos pré{1}}terminados, painéis de conexão, conversores de mídia, transceptores, equipamentos de teste e acessórios de gerenciamento de cabos. Cada componente deve ser selecionado para funcionar em conjunto sob as mesmas condições ambientais e operacionais.
Cabos e conjuntos de cabos
O cabo forma a espinha dorsal física do link. Pode conterfibra-monomodo, fibra multimodo, ou uma configuração híbrida combinando ambos. Dependendo da aplicação, o cabo pode usar fibras-protegidas, reforço de fio de aramida, armadura metálica ou não{2}}metálica, revestimentos externos robustos ou materiais bloqueadores de-água.
Um conjunto de cabos é um cabo acabado com conectores-instalados de fábrica em uma ou ambas as extremidades. Para programas de defesa, montagens pré{2}}terminadas reduzem o tempo de instalação em campo e eliminam a variabilidade da terminação em campo - especialmente quando a montagem foi testada em fábrica-de acordo com padrões ópticos e mecânicos documentados.
Nota de engenharia:Se sua equipe precisar implantar e recuperar o mesmo conjunto de cabo repetidamente, especifique uma construção-compatível com o carretel, um alívio de tensão reforçado nos conectores e um material de revestimento que resista à abrasão causada por enrolamentos repetidos. Um cabo que apresenta bom desempenho óptico, mas falha após três implantações porque a capa se delamina ou o alívio de tensão do conector racha, não é adequado para uso tático.
Conectores militares de fibra óptica
Os conectores são o ponto mais vulnerável em um link de fibra óptica. Poeira, arranhões, mau alinhamento, entrada de umidade e ciclos repetidos de acoplamento degradam o desempenho. Militaresconectores de fibra ópticanormalmente apresentam carcaças robustas, vedação ambiental, alívio de tensão integrado e projetos classificados para condições de campo.
As duas categorias principais - feixe expandido e contato físico - envolvem compensações fundamentalmente diferentes. A escolha do conector deve ser orientada pelo cenário de implantação, risco de contaminação, frequência de acasalamento e orçamento do link, e não apenas pelo hábito ou familiaridade.
Patch Panels e gerenciamento de cabos
Em centros de comando, abrigos, veículos e salas de comunicação de bordo,painéis de conexão e gabinetes de terminaçãoorganize conexões de fibra e proteja pontos de emenda. Para implantações temporárias em campo, carretéis táticos e mochilas de implantação permitem rápida instalação e recuperação de cabos.
Um bom gerenciamento de cabos reduz danos durante a operação, simplifica a solução de problemas e prolonga a vida útil dos cabos. Para sistemas táticos, os procedimentos de recuperação e armazenamento são tão importantes quanto os procedimentos de instalação.
Transceptores e conversores de mídia
A maioria dos sistemas de defesa precisa de links de fibra para fazer interface com switches Ethernet, roteadores, rádios, câmeras, sensores ou equipamentos herdados-baseados em cobre.Transceptores de fibra ópticae conversores de mídia conectam essas interfaces.
Ao selecionar transceptores, confirme a compatibilidade do comprimento de onda, taxa de dados, interface do conector, faixa de temperatura operacional, entrada de energia, fator de forma e interoperabilidade com a arquitetura de rede antes de fazer o pedido. Transceptores incompatíveis são uma das causas mais comuns de falhas de link durante a integração do sistema.
Equipamento de inspeção, limpeza e teste
Um link de fibra confiável depende de faces limpas das extremidades do conector e desempenho óptico verificado. Escopos de inspeção, kits de limpeza, medidores de potência óptica, fontes de luz, localizadores visuais de falhas e equipamentos OTDR são essenciais para aceitação da instalação, manutenção periódica e verificação pós{1}}implantação.
Para sistemas-de missão crítica, os testes devem ser integrados ao fluxo de trabalho - e não tratados como uma etapa de solução de problemas após algo falhar. Oferramentas corretas de inspeção e testepode significar a diferença entre encontrar um conector contaminado em dois minutos e passar duas horas rastreando uma falha no link.
Tipos de cabo de fibra óptica militar
Diferentes aplicações de defesa exigem diferentes designs de cabos. A tabela abaixo fornece uma comparação-de alto nível das três principais categorias de cabos usadas em ambientes militares.
| Recurso | Cabo de fibra tático | Cabo de fibra blindado | Cabo de fibra a bordo/aeroespacial |
|---|---|---|---|
| Uso primário | Implantação e recuperação rápida em campo | Instalações fixas ou semi{0}}permanentes com riscos mecânicos | Plataformas navais, aeronaves, UAV e veículos |
| Principais pontos fortes | Flexível, leve e rápido de implementar | Alta resistência a esmagamento, abrasão e roedores | Compacto, resistente-a vibrações e qualificado para plataforma- |
| Principais limitações | Menos proteção mecânica que cabo blindado | Mais pesado e menos flexível | Requer qualificação e documentação-específicas da plataforma |
| Conector típico | Feixe expandido ou contato físico robusto | Contato físico padrão ou robusto | Estilo MIL-DTL-38999 ou específico da plataforma |
| Estilo de implantação | Implantação em rolo, mochila ou{0}}manual | Enterrado, em duto ou montado-na superfície | Roteado através de compartimentos, canais ou conduítes |
Cabo de fibra óptica tático
O cabo de fibra tático é projetado para rápida implantação e recuperação - geralmente por soldados que trabalham em condições de campo com tempo limitado e sem equipamento de emenda. Ele conecta postos de comando, abrigos móveis, nós sensores, torres temporárias, sistemas de vigilância e nós de rede de campo.
Um cabo tático bem-projetado deve se desenrolar corretamente de uma bobina, ficar plano em terreno irregular, resistir ao esmagamento sob tráfego de pedestres ou cruzamentos de veículos e sobreviver ao rebobinamento sem dobrar. Para um posto de comando de campo temporário, a velocidade de implantação e o controle de contaminação do conector geralmente são mais importantes do que a aparência do cabo ou a cor da capa.
Cabo de fibra óptica blindado
O cabo de fibra blindado adiciona uma camada de proteção física - normalmente fita de aço, fio de aço ou armadura corrugada - para proteger contra esmagamento, abrasão, danos causados por roedores e manuseio brusco. Ele é usado onde a rota do cabo passa por áreas com riscos mecânicos, em instalações enterradas ou em percursos externos semi{3}}permanentes em instalações militares.
A compensação é peso e flexibilidade. Um blindadomontagem de cabos ao ar livreque protege contra golpes de retroescavadeira pode ser muito rígido para rotas apertadas em um veículo ou muito pesado para ser carregado por uma equipe de campo de duas-pessoas. Combine o nível de proteção com a ameaça real, não com a suposição do pior-caso.
Cabo de fibra naval e aeroespacial
Embarcações navais, aeronaves, UAVs, veículos terrestres e plataformas autônomas impõem restrições que vão além da proteção mecânica. Esses ambientes envolvem espaços de rota apertados, exposição a combustíveis e fluidos hidráulicos, atmosfera salina, vibração constante, choque mecânico e orçamentos de peso rigorosos.
Para aplicações a bordo, cabos qualificados sobMIL-PRF-85045deve passar por testes de imersão em fluidos, choque térmico, geração de fumaça, propagação de chamas, toxicidade, bloqueio de água salgada e outros fatores ambientais. O diâmetro do cabo, o material da capa, a classificação da chama, o raio de curvatura e a força de retenção do conector podem ser tão críticos quanto o desempenho óptico nessas aplicações.
Fibra-monomodo vs multimodo para aplicações de defesa
Escolher entre fibra-monomodo e multimodo é uma das primeiras decisões em qualquer projeto de sistema militar de fibra óptica. A tabela abaixo resume as principais diferenças relevantes para os compradores de defesa.
| Parâmetro | Fibra-de modo único | Fibra Multimodo |
|---|---|---|
| Diâmetro do núcleo | ~9 µm | 50 µm ou 62,5 µm |
| Comprimentos de onda típicos | 1310 nm e 1550 nm | 850 nm e 1300 nm |
| Distância máxima | Dezenas de quilômetros sem repetidores | Centenas de metros a aproximadamente 2 km, dependendo da taxa de dados |
| Capacidade de largura de banda | Efetivamente ilimitado para os sistemas atuais | Limitado pela dispersão modal; varia de acordo com a classe OM |
| Fonte de luz | Laser ou diodo laser | VCSEL ou LED |
| Custo do transceptor | Maior por unidade | Menor por unidade |
| Melhor para | Links de backbone-de longa distância, troncos-de alta velocidade, escalabilidade futura | Links de-curta distância onde já existe equipamento compatível |
Usarfibra-monomodopara links de backbone de longa-distância, troncos-de alta largura de banda e sistemas que precisam de espaço para futuras atualizações de taxa de dados. Usarfibra multimodopara execuções mais curtas, onde os transceptores e a infraestrutura existentes o suportam e a distância do link está dentro da faixa multimodo.
Não misture fibra monomodo e multimodo no mesmo link, a menos que o sistema seja projetado especificamente para operação híbrida. OReferência da Fiber Optic Association sobre tipos de fibrafornece orientação detalhada sobre classificações de fibras e seus usos pretendidos.
COTS vs conjuntos de cabos personalizados
Montagens{0}}comerciais-de prateleira funcionam quando os requisitos são padrão, os prazos são apertados e o ambiente de implantação é controlado. Quando o projeto exige contagens específicas de fibras, comprimentos personalizados, combinações específicas de conectores, materiais de revestimento não{3}}padrão, rotulagem especial ou configurações exclusivas de bobina, uma montagem personalizada é o melhor caminho.
Para os compradores de defesa, “personalizado” não significa caro ou complicado. Isso significa que a montagem é construída em torno do perfil de missão real - em vez de forçar o sistema a contornar o que está em estoque. Uma montagem personalizada especificada corretamente geralmente reduz problemas de integração e falhas de campo em comparação com a adaptação de um produto genérico.
Opções de conectores militares de fibra óptica
A escolha do conector afeta diretamente a confiabilidade do link, a carga de manutenção e o custo total do ciclo de vida. As duas categorias principais atendem a diferentes necessidades operacionais.
| Recurso | Conectores de feixe expandido | Conectores de contato físico |
|---|---|---|
| Princípio de funcionamento | As lentes expandem e colimam o feixe através de um entreferro | Faces finais de fibra polida pressionadas em contato direto |
| Tolerância à contaminação | Maior - menos sensível a partículas pequenas | Partículas - mais baixas na face final afetam diretamente o sinal |
| Durabilidade do ciclo de acasalamento | Mais adequado para acasalamentos frequentes no campo | Excelente se mantido adequadamente; sensível a repetidos acasalamentos sujos |
| Perda de inserção | Geralmente mais alto do que conectores-de PC bem conservados | Abaixe quando limpo e devidamente polido |
| Melhor ambiente | Conexões de campo externas, empoeiradas, molhadas, táticas ou de alto{0}}uso | Salas de equipamentos protegidas, instalações fixas, ambientes controlados |
| Requisitos de limpeza | Menos crítico entre acasalamentos | Essencial - inspecionar e limpar antes de cada acasalamento em condições de campo |
Conectores de feixe expandido
Use conectores de feixe expandido quando o acoplamento repetido em campo e o risco de contaminação forem mais importantes do que alcançar a menor perda de inserção possível. Eles toleram melhor a poeira, a umidade e a variação de alinhamento do que os designs de contato físico porque o feixe expandido é menos afetado por pequenas partículas na superfície da lente. A compensação é uma maior perda de inserção, que deve ser contabilizada no orçamento do link.
Conectores de contato físico
Conectores de contato físico como LC, SC, ST e FC fornecem excelente desempenho óptico quando as faces finais são devidamente polidas, limpas e mantidas. Eles são a escolha padrão para salas de equipamentos, sistemas-montados em rack e instalações protegidas.
Em ambientes de campo, a disciplina de limpeza determina o sucesso. Um conector de contato físico contaminado degrada imediatamente o desempenho. Leve ferramentas de limpeza, use tampas protetoras contra poeira e inspecione as faces das extremidades antes de encaixá-las - sempre.
Conectores circulares estilo MIL-DTL-38999
OFamília de conectores MIL-DTL-38999é amplamente utilizado em aplicações aeroespaciais e militares para interconexão elétrica. As variantes de fibra óptica desses conectores circulares usam inserções especializadas para transportar contatos ópticos dentro do mesmo formato de invólucro robusto. Isso permite que os links de fibra óptica usem os mesmos invólucros de conectores, vedação ambiental e hardware de montagem comprovados que os sistemas elétricos existentes em aeronaves, veículos e plataformas de bordo.
Nem todos os conectores MIL-DTL-38999 carregam fibra - a designação refere-se ao padrão de invólucro do conector. Ao especificar conectores circulares de fibra óptica, confirme separadamente o tipo de inserção, a configuração do contato de fibra e as especificações de desempenho óptico.
Aplicações Comuns de Defesa
Comunicações Táticas no Campo de Batalha
Links táticos de fibra conectam postos de comando, abrigos móveis, conjuntos de sensores, câmeras de vigilância, torres de comunicação temporárias e nós de rede de campo. As prioridades operacionais são implantação rápida por equipes pequenas, manuseio robusto em terreno despreparado, baixo peso para sistemas portáteis-e desempenho confiável a partir do momento em que o link entra em operação.
Configuração típica:Um posto de comando tático temporário pode usar um cabo tático de 2 ou 4 fibras implantado a partir de um carretel, terminado com conectores de feixe expandido, estendendo-se por 500 metros até um nó sensor. O cabo passa por terreno aberto e deve sobreviver ao tráfego de pedestres e veículos leves. A equipe implanta e recupera o cabo diariamente. Nesse cenário, as características de manuseio da bobina, a resistência à contaminação do conector e a resistência ao esmagamento do cabo são mais importantes do que a largura de banda máxima ou a perda mínima de inserção.
Centros de Comando e Controle
As instalações de comando fixo utilizam cabeamento estruturado de fibra óptica para links de dados seguros, distribuição de vídeo, interconexão de servidores e rede de sistemas de missão. Nestes ambientes, o gerenciamento de cabos,painéis de remendo, documentação, redundância e manutenção-de longo prazo são as principais preocupações.
Conectores de contato físico (tipos LC e SC) são padrão em salas de equipamentos protegidos. Práticas-de manuseio de salas limpas, rotulagem adequada e registros de testes documentados apoiam o gerenciamento contínuo da rede.
Redes Navais e de Bordo
As redes de fibra óptica a bordo devem tolerar vibração, espaço de roteamento limitado, umidade, atmosfera salina, exposição a fluidos e requisitos de instalação específicos-da plataforma. Os cabos qualificados de acordo com MIL-PRF-85045 devem atender a testes rigorosos de propagação de chamas, geração de fumaça, toxicidade, imersão em fluidos e choque térmico, conforme descrito nas especificaçõesfolhas de corte para aplicações em navios e submarinos.
A imunidade EMI da fibra e a vantagem de peso em relação ao cobre são particularmente valiosas em ambientes navais onde a compatibilidade eletromagnética e o gerenciamento de peso na superfície são preocupações constantes.
Sistemas aeroespaciais, UAV e veículos
Aeronaves, UAVs, veículos blindados e plataformas autônomas usam fibra para links de sensores, feeds de câmeras, interconexão de computadores de missão, barramentos de dados e backhauls de comunicação. O peso do cabo, o raio de curvatura, a resistência à vibração, a força de retenção do conector e a documentação de qualificação são os principais fatores de seleção.
Para links de sensores montados-em veículos, um conjunto compacto de fibra blindada com conectores estilo MIL-DTL-38999 pode ser roteado através de conduítes apertados ao lado de cabos de alimentação e sinal. A fibra deve tolerar o perfil de vibração da plataforma sem desengate do conector ou degradação do desempenho óptico.
Sensores, vigilância e segurança perimetral
O cabo de fibra óptica suporta câmeras IP, sistemas de radar, sensores de detecção de intrusão perimetral, matrizes de detecção acústica e redes de monitoramento distribuídas em instalações militares. Longas distâncias de transmissão e imunidade EMI tornam a fibra óptica a escolha prática para conectar sensores remotos a instalações centrais de monitoramento sem degradação de sinal ou interferência de sistemas elétricos próximos.
Como escolher o cabo de fibra óptica militar certo
A seleção do cabo certo começa com o ambiente da missão, não com o catálogo de produtos. A estrutura de decisão a seguir percorre as principais etapas.
Passo 1: Definir o Ambiente da Missão
Antes de avaliar qualquer cabo, responda a estas perguntas:
O cabo será instalado de forma permanente, semi{0}}permanente ou implantado e recuperado repetidamente? Será exposto a lama, areia, combustível, névoa salina, umidade, radiação UV ou agentes químicos? Enfrentará cruzamentos de veículos, tráfego de pedestres, vibração, tração de cargas ou impacto? O pessoal o implantará manualmente sob pressão de tempo? Ele operará em ambientes internos, externos, a bordo, no ar, no subsolo ou montado-em veículos?
As respostas determinam se você precisa de um cabo tático leve, um cabo externo blindado ou um cabo aeroespacial ou de bordo-qualificado para plataforma.
Passo 2: Escolha o tipo de fibra
Use fibra-de modo único para links de backbone em várias centenas de metros, troncos-de alta velocidade e sistemas onde o escalonamento futuro da largura de banda é importante. Use fibra multimodo para links de equipamento-a{4}}mais curtos onde os transceptores e a infraestrutura existentes são compatíveis com multimodo-.
Etapa 3: combine o conector com o cenário de implantação
Para conexões externas, empoeiradas, úmidas ou frequentemente acopladas, selecione feixe expandido ou conectores robustos classificados para uso em campo. Para salas de equipamentos protegidas e painéis de conexão permanentes, os conectores de contato físico padrão (LC, SC) proporcionam menor perda de inserção e são amplamente compatíveis.
Considere o orçamento para perda de inserção, requisitos de limpeza, classificação do ciclo de acoplamento, vedação ambiental, alívio de tensão e compatibilidade com a plataforma existenteadaptadores de fibra ópticae infraestrutura.
Etapa 4: Confirme os requisitos ópticos e mecânicos
Os principais parâmetros a serem especificados incluem: contagem de fibras, comprimento do cabo (com tolerância), perda de inserção, perda de retorno, comprimento de onda operacional, raio de curvatura mínimo, resistência à tração, resistência ao esmagamento, material da capa, faixa de temperatura operacional, classificação de chama, resistência a fluidos e umidade, tipo de conector em cada extremidade e formato de bobina ou embalagem.
Para programas que exigem conformidade com especificações militares, solicite documentação que comprove a conformidade com o padrão aplicável. MIL-PRF-85045 é a principal especificação de desempenho militar dos EUA para cabos de fibra óptica, abrangendo projetos para aplicações embarcadas, táticas terrestres, aéreas e espaciais. Os testes sob esta especificação incluem exposições ambientais, como ciclagem de temperatura, umidade, choque térmico, imersão em fluidos, resistência a fungos e envelhecimento.
Etapa 5: Plano de teste, limpeza e manutenção de campo
Um link de fibra pode falhar devido a uma face terminal do conector contaminada, uma curvatura excessiva na rota do cabo, uma capa danificada expondo a fibra, um alívio de tensão insuficiente na transição do conector ou uma emenda não testada. Para sistemas táticos, a capacidade de inspecionar, limpar, testar e substituir conjuntos em campo deve fazer parte do plano de aquisição - e não ser uma reflexão tardia.
O melhor conjunto de cabos é aquele que funciona de forma confiável durante todo o ciclo de vida da missão, e não apenas aquele que passa nos testes de aceitação no primeiro dia.
Referência de seleção rápida
| Caso de uso | Tipo de cabo recomendado | Conector recomendado | Principal preocupação de compra |
|---|---|---|---|
| Posto de comando de campo temporário | Fibra tática no carretel | Feixe expandido | Velocidade de implantação, resistência à contaminação, compatibilidade do carretel |
| Centro de comando fixo | Cabo estruturado interno | Contato físico LC/SC | Gerenciamento de cabos, documentação, densidade de patch panel |
| Espinha dorsal do navio | Qualificação MIL-PRF-85045 | Estilo MIL-DTL-38999 ou classificação de bordo | Conformidade com chama/fumaça/toxicidade, resistência a fluidos |
| Link de sensor de aeronave ou UAV | Cabo aeroespacial leve | Circular estilo MIL-DTL-38999 | Peso, resistência à vibração, retenção do conector |
| Rede de segurança perimetral | Cabo externo blindado | Contato físico robusto | Resistência ao esmagamento, proteção UV e contra umidade, longas tiragens |
| Link de dados-montado no veículo | Conjunto blindado compacto | Estilo MIL-DTL-38999 ou robusto | Raio de curvatura, vibração, espaço de roteamento |
Melhores práticas de instalação e manutenção
Respeite o raio mínimo de curvatura
Não direcione o cabo de fibra em torno de cantos afiados, através de-curvas de conduíte muito apertadas ou através de bordas que forcem o cabo abaixo de seu raio de curvatura nominal. A flexão excessiva aumenta a perda de sinal e pode danificar permanentemente a fibra. Verifique o raio de curvatura mínimo nominal do fabricante para ambos instalados e durante as-condições de instalação - elas geralmente são diferentes.
Mantenha os conectores limpos
A contaminação do conector é a causa mais comum de falhas nos links de fibra óptica. De acordo com as diretrizes da indústria doFOAe fabricantes de conectores, mesmo uma única partícula na face final do conector pode causar perda de sinal mensurável. Mantenha sempre tampas contra poeira nos conectores não utilizados, inspecione as faces das extremidades com um escopo de fibra e limpe os conectores antes de encaixá-los. Para equipes de campo, leve um kit de limpeza compacto como equipamento padrão.
Rotule cada cabo
Identifique ambas as extremidades de cada conjunto de cabos com contagem de fibras, ID do link, direção, destino e quaisquer notas especiais de manuseio. A rotulagem clara reduz o tempo de solução de problemas de horas para minutos e evita a desconexão acidental de links críticos durante a reconfiguração.
Teste antes e depois da implantação
Para links críticos, teste os conjuntos de cabos antes da implantação para estabelecer uma linha de base, após a instalação para confirmar o desempenho e após a recuperação se o cabo será reutilizado. Registre os resultados para detectar a degradação gradual ao longo do tempo.
Armazene o cabo tático adequadamente
Enrolamento inadequado, dobras e armazenamento inadequado reduzem a vida útil. Use bobinas, mochilas ou caixas de transporte apropriadas para proteger os conjuntos de cabos entre implantações. Treine o pessoal de campo na técnica correta de enrolamento - esta é uma das maneiras mais simples de evitar danos ao conector e falha na jaqueta.
Erros comuns a evitar
Usando cabos comerciais em ambientes adversos
Um interior padrãocabo de remendo de fibrapode funcionar em um laboratório ou sala de equipamentos, mas não sobreviverá à implantação em campo. As jaquetas de PVC padrão quebram com o frio, os conectores internos inundam com a chuva e os-cabos não reforçados quebram sob o estresse mecânico do manuseio tático. Combine o cabo com o ambiente.
Ignorando a contaminação do conector
Mesmo o melhor conjunto de cabos terá um desempenho inferior se a extremidade do conector estiver suja. A limpeza não é uma ação corretiva -, é um procedimento operacional padrão. Orçamento para escopos de inspeção e materiais de limpeza como parte de cada aquisição de fibra óptica.
Misturando tipos de fibra incompatíveis
Fibras monomodo e multimodo não são intercambiáveis. Conectar um transceptor-de modo único a uma fibra multimodo (ou vice-versa) resultará em perda excessiva ou em um link-não funcional. Antes de solicitar cabos ou transceptores, confirme o tipo de fibra, o comprimento de onda, a interface do conector e o orçamento do link de ponta a ponta.
Subestimando a implantação e a recuperação
Um cabo que atenda a todas as especificações ópticas ainda poderá falhar operacionalmente se for muito pesado para uma equipe de duas{0}}pessoas, muito rígido para ser implantado a partir de uma bobina em climas frios ou muito frágil para sobreviver ao rebobinamento em terreno acidentado. Avalie o cabo sob condições de manuseio realistas, não apenas em uma bancada de testes.
Compra sem documentação
Para programas de defesa, a documentação não é opcional. Solicite dados de teste, certificados de materiais, documentação de conformidade (incluindo qualificação MIL-PRF-85045, quando aplicável) e desenhos de montagem. Conjuntos de cabos não documentados criam riscos durante a aceitação, auditoria e sustentação do sistema.
Lista de verificação de seleção de cabos de fibra óptica militar
Antes de solicitar um orçamento ou selecionar um fornecedor, prepare as seguintes informações. Fornecer esses detalhes antecipadamente ajuda o fornecedor a recomendar um conjunto de cabos construído de acordo com seus requisitos operacionais reais.
Aplicativo:tático, naval, aeroespacial, veículo, centro de comando ou infraestrutura.Tipo de instalação:fixo, temporário, móvel ou implantado repetidamente.Comprimento necessário(incluindo tolerância de comprimento).Contagem de fibras. Tipo de fibra:modo-único, multimodo ou híbrido.Tipo de conectorem cada extremidade (incluindo polimento e gênero).Orçamento de perda de inserçãoou perda de inserção máxima permitida.Material e cor da jaqueta. Requisitos de armadura ou membro de força. Faixa de temperatura operacional. Exposição ambiental:umidade, combustível, névoa salina, UV, produtos químicos.Requisitos de carretel, mochila ou embalagem. Requisitos de rotulagem e documentação. Requisitos de teste(perda de inserção, perda de retorno, inspeção visual, OTDR).Especificações militares aplicáveis. Quantidade e cronograma de entrega.
Perguntas frequentes sobre cabo de fibra óptica militar
O que é um cabo militar de fibra óptica?
Um cabo de fibra óptica militar é um cabo óptico robusto projetado para ambientes de defesa, incluindo comunicações de campo tático, centros de comando, veículos, aeronaves, navios e infraestrutura segura. Ele fornece transmissão de dados confiável, ao mesmo tempo em que resiste a tensões ambientais e mecânicas que danificariam cabos de fibra comerciais padrão.
Por que o cabo de fibra óptica é preferido para comunicações militares?
A fibra suporta alta largura de banda e longas distâncias de transmissão com perda mínima de sinal. Ele é imune a interferências eletromagnéticas, pesa menos que o cobre e oferece características de segurança-de camada física mais fortes. Essas propriedades o tornam particularmente valioso em ambientes de defesa onde rádios, radares e sistemas de energia geram EMI pesadas.
Qual é a diferença entre cabo de fibra tático e cabo de fibra blindado?
O cabo de fibra tático é otimizado para rápida implantação e recuperação usando uma construção flexível e leve, adequada para manuseio em campo. O cabo de fibra blindado fornece proteção mecânica mais forte contra esmagamento, abrasão e danos físicos através de camadas de armadura metálicas ou não{1}}metálicas, mas ao custo de peso adicional e flexibilidade reduzida.
Devo escolher fibra-monomodo ou multimodo para uma aplicação de defesa?
Escolha fibra-de modo único para links-de longa distância, conexões de backbone de alta-velocidade e sistemas onde o escalonamento futuro da largura de banda é importante. Escolha fibra multimodo para links de equipamento-a{5}}mais curtos onde transceptores multimodo compatíveis já estão instalados e a distância do link está dentro das especificações multimodo.
O que são conectores de fibra óptica de feixe expandido?
Os conectores de feixe expandido usam lentes para expandir e alinhar o sinal óptico através de um espaço de ar entre as metades do conector acoplado. Esse projeto tolera poeira, sujeira e acoplamentos repetidos melhor do que os conectores de contato físico padrão, tornando os conectores de feixe expandido uma escolha comum para ambientes de campo táticos, externos e de alto{1}}uso.
O que é MIL-PRF-85045?
MIL-PRF-85045 é uma especificação de desempenho militar dos EUA que abrange cabos de fibra óptica para aplicações de defesa. Ele define requisitos e testes de qualificação para cabos usados em ambientes marítimos, táticos terrestres, aéreos e espaciais. Folhas de barras individuais dentro da especificação abordam configurações de cabos, contagens de fibras e classes de aplicação específicas.
Que informações devo fornecer ao solicitar um orçamento de cabo de fibra óptica militar?
Forneça o ambiente de aplicação, tipo de instalação, comprimento do cabo, contagem de fibras, tipo de fibra, tipo de conector em cada extremidade, requisitos de jaqueta e armadura, faixa de temperatura operacional, exposições ambientais, requisitos de teste e documentação, especificações militares aplicáveis, quantidade e cronograma de entrega. Quanto mais detalhes você compartilhar antecipadamente, melhor o fornecedor poderá adequar a montagem à sua missão.
Conclusão
Um cabo militar de fibra óptica não é uma versão mais resistente de um patch cord padrão. É um componente-desenvolvido especificamente em um sistema de comunicação de defesa que deve equilibrar desempenho óptico, robustez mecânica, confiabilidade do conector, velocidade de implantação, capacidade de manutenção em campo e conformidade com a documentação.
Para centros de comando fixos, as prioridades são cabeamento estruturado, painéis de conexão limpos e confiabilidade de rede-de longo prazo. Para redes de campo tático, as prioridades são implantação rápida, conectores-resistentes à contaminação, construção compatível com bobina-e facilidade de limpeza. Para plataformas navais, aeroespaciais e de veículos, as prioridades são peso, resistência à vibração, restrições de espaço, qualificação da plataforma e conformidade ambiental.
Comece com o ambiente da missão. Em seguida, selecione o tipo de fibra, a construção do cabo, o formato do conector e o plano de testes que se adequam à realidade operacional. Em caso de dúvida, compartilhe os requisitos da sua aplicação com um fornecedor qualificado de cabos de fibra óptica e solicite uma configuração baseada na missão - e não na folha de dados.
Para obter assistência com conjuntos de cabos de fibra óptica personalizados, seleção de conectores ou soluções de fibra-de defesa,entre em contato com nossa equipe de engenhariapara discutir os requisitos do seu projeto.
