O cabo CMP é um cabo de comunicação com classificação de revestimento plenum, projetado para instalação em plenum ou espaços de tratamento-de ar onde a propagação de chamas e a geração de fumaça são rigorosamente controladas. Não é uma categoria de-velocidade de dados. Um cabo pode ser Cat6 CMP, Cat6A CMP ou fibra CMP - as letras descrevem a capa e o ambiente de instalação, não a largura de banda.
Especifique o CMP quando a rota do cabo passar por um plenum, quando a especificação do projeto assim o exigir ou quando a autoridade competente assim o exigir. O erro mais caro em um trabalho de cabeamento estruturado raramente é pagar a mais pelo CMP - é instalar a classificação de revestimento errada e puxar o cabo de volta após a inspeção.
O que significa CMP?
CMP significaCabo multiuso de comunicações, Plenum. A palavra-chave éplenário. Ele informa onde o cabo pode ser instalado de acordo com as regras de-classificação contra incêndio. Não diz nada sobre largura de banda, blindagem, tamanho do condutor ou capacidade PoE.
É por isso que uma especificação completa sempre combina duas coisas - uma categoria de transmissão e uma classificação de jaqueta. Por exemplo, um item de linha comercial típico se parece com:
Cat6A U/UTP CMP, cobre sólido nu 23 AWG, 4 pares, caixa de tração de 1000 pés
Os pares comuns que você verá em uma lista de materiais incluemCabo de rede Cat6 e Cat6Acom uma jaqueta CMP, cabo plenum de fibra e patch cords CMP usados para conexões-cruzadas-de área plenum.
CMP é uma classificação de fogo, não uma categoria de velocidade
Um dos erros mais comuns em compras é tratar o CMP como uma atualização de desempenho. Não é. O CMP descreve como a jaqueta se comporta sob testes de chama e fumaça. Cat5e, Cat6, Cat6A e Cat8 descrevem o desempenho de transmissão - largura de banda, diafonia alienígena e design de canal.
Se a rota for plenum e você precisar de Ethernet 10G, você precisará de ambos: Cat6AeCMP. Escolher um sem o outro é como as inscrições são rejeitadas.
O que é um espaço plenum?

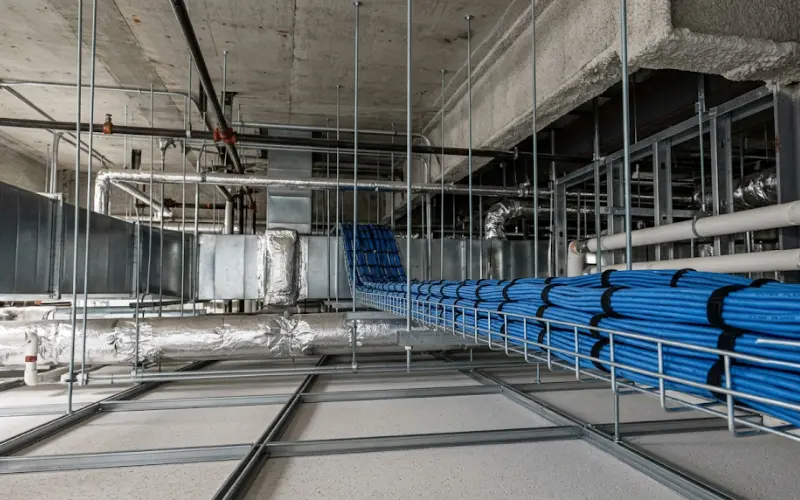

Um espaço plenum é uma cavidade de construção usada para mover ar condicionado ou retornar ar, normalmente como parte de um sistema HVAC. Como o movimento do ar pode transportar fumaça entre salas e andares, os cabos nesses espaços devem atender a limites mais rígidos de-propagação de chamas e densidade de fumaça-.
Os espaços plenum típicos incluem:
- Retornar-cavidades de teto de ar acima de tetos suspensos
- Pisos elevados usados como vias de fornecimento ou retorno de ar
- Eixos ocultos usados para movimentação de ar ambiental
- Determinados plenums HVAC e câmaras-de tratamento de ar
Nem todo espaço acima de um teto falso é um plenum. Alguns tetos não são-plenum - o ar é canalizado separadamente. Não adivinhe pelas fotos ou por uma única planta baixa. Confirme com a especificação do projeto, desenhos mecânicos, o código local e a autoridade competente. Na análise da submissão, a disputa mais comum não é a categoria do cabo, mas uma classificação de capa incompatível que ninguém verificou em relação aos desenhos mecânicos.
CMP vs CMR vs CM vs CMX: Qual classificação de jaqueta você precisa?
CMP, CMR, CM e CMX não são classes de qualidade empilhadas umas sobre as outras. São classificações de jaqueta vinculadas a ambientes de instalação específicos de acordo com o Código Elétrico Nacional. Escolha a classificação com base emondeo cabo está indo e escolha a categoria.
| Avaliação | Área de instalação típica | Significado prático | Risco se mal utilizado |
|---|---|---|---|
| CMP | Plenum/espaços de tratamento-de ar | Obrigatório onde o cabo com classificação-plenum é especificado | CMR ou CM em uma rota plenum pode falhar na inspeção |
| RMC | Eixos de riser entre andares | Projetado para aplicações em risers verticais | Não deve ser considerado aceitável em espaços plenum |
| CM/CMG | Áreas-de comunicação de uso geral | Usado onde nem riser nem plenum são necessários | Pode ser rejeitada se a rota entrar em um espaço classificado |
| CMX | Uso-limitado/aplicativos residenciais | Muitas vezes restrito a serviços leves-ou uso residencial | Geralmente inadequado para cabeamento estruturado comercial |
A hierarquia funciona para cima - CMP geralmente pode substituir CMR ou CM, mas não o contrário. Em rotas mistas, os empreiteiros geralmente dividem a lista técnica por área ou padronizam o CMP para todo o trecho, a fim de reduzir o risco de aprovação.
Você precisa de um cabo CMP acima de um teto falso?
Nem sempre. A questão decisiva é se a cavidade acima do teto é usada para movimentar o ar ambiente. Se a cavidade do teto for uma câmara de retorno-de ar, normalmente será necessário o CMP. Se o ar for canalizado separadamente e a cavidade não for plenum, CMR ou CM poderão ser aceitáveis, dependendo das regras do projeto.
Um fluxo de decisão simples:
- A rota é plenum → especifique CMP
- A rota é apenas riser → CMR normalmente é apropriado
- A rota é de uso geral-, não-plenum, não-riser → CM/CMG pode ser aceitável
- A rota é desconhecida ou mista → confirme com o AHJ antes de comprar
O que a NFPA 262 significa para cabos CMP?
NFPA 262 é o método de teste usado para avaliar a distância de deslocamento da chama e as características da fumaça de fios e cabos instalados em espaços usados para ar ambiente. A norma é publicada pelaAssociação Nacional de Proteção contra Incêndios, e seu escopo abrange a medição da distância de deslocamento da chama e da densidade óptica da fumaça para cabos elétricos e de fibra óptica nesses espaços.
Para os compradores, a NFPA 262 é a espinha dorsal da conformidade por trás dos cabos com classificação-plenum. A UL Solutions descreve seu modelo preditivo plenum como relacionado aConformidade com NFPA 262 para testes de chama plenum, enquanto o cabo com classificação riser-está associado aos testes UL 1666 para eixos instalados verticalmente.
O que testa a NFPA 262
Em linguagem prática de compra, a NFPA 262 aborda o deslocamento da chama ao longo do cabo, a densidade máxima da fumaça e a densidade média da fumaça. Estas são as métricas que decidem se um cabo pode ter a marcação CMP em sua capa.
O que a NFPA 262 não lhe diz
A NFPA 262 não diz nada sobre categoria de transmissão, desempenho do canal, diafonia alienígena, comportamento térmico PoE, eficácia da blindagem ou mão de obra de instalação. Um cabo que passa pela NFPA 262 não é automaticamente Cat6A -, ele é simplesmente permitido em espaços plenum de acordo com o código relevante.
Para compras, as melhores perguntas são:
- O cabo está fisicamente marcado como CMP na capa?
- O produto está listado sob um escopo reconhecido (como emProduto UL iQ)?
- O escopo da listagem corresponde à construção real que está sendo fornecida?
- A folha de dados corresponde à marcação da linha e à etiqueta da caixa?
UL 910 vs NFPA 262: são iguais?
Às vezes, os compradores veem "UL 910" referenciado em especificações mais antigas. Historicamente, a UL 910 foi o teste de túnel de Steiner para cabos plenum, e seu conteúdo técnico foi incorporado há muito tempo à NFPA 262. Nas especificações modernas, a NFPA 262 é a referência padrão. Se um documento de projeto ainda citar a UL 910, o caminho mais seguro é perguntar se a equipe de projeto pretende estar em conformidade com a NFPA 262 e confirmar com as evidências de listagem no cabo proposto.
Cabo CMP vs Cabo LSZH: Confusão Comum em Projetos de Exportação
CMP e LSZH são frequentemente confundidos em compras internacionais, mas descrevem coisas diferentes.
| Prazo | O que descreve | Ele pode substituir o CMP? |
|---|---|---|
| CMP | Classificação de revestimento plenum-reconhecida pela NEC | Sim - quando listado e marcado corretamente |
| LSZH | Comportamento de material de baixo halogênio-sem fumaça-(frequentemente referenciado em mercados IEC/CPR) | Não automaticamente |
| "Retardador de chama" | Descrição genérica de desempenho-de incêndio | Insuficiente sem um padrão definido |
| CMP listado na UL | Produto certificado sob um escopo reconhecido, marcado como CMP | Fortes evidências de projetos{0}com base em NEC |
LSZH descreve como o material da jaqueta se comporta ao queimar - emissão de halogênio particularmente baixa. O CMP descreve a elegibilidade de uma jaqueta para instalação de plenum de acordo com o código dos EUA. Um cabo pode ser LSZH sem ser CMP e vice-versa. Para projetos de exportação, não traduza “baixa fumaça” em “CMP”. Confirme o padrão real que a autoridade local do cliente reconhece antes de cotar.
Como escolher o cabo CMP: uma lista de verificação de aquisição em 5 etapas?
Etapa 1 - Confirme a rota do cabo antes de qualquer outra coisa
Comece com a rota, não com o preço. Percorra as perguntas:
- O cabo passa por um teto-de retorno de ar?
- Funcionará sob um piso elevado usado para distribuição de ar?
- Ele passará por um eixo vertical?
- Os desenhos ou especificações são explícitos sobre o plenum?
Se algum segmento for plenário, o CMP está em cima da mesa. Para rotas mistas, muitos empreiteiros separam a lista técnica por área ou padronizam o CMP para todo o trecho para simplificar a aprovação.
Etapa 2 - Corresponder à categoria de transmissão
Assim que a classificação da jaqueta for definida, escolha a categoria com base na largura de banda e nos planos PoE:
- Cat5e CMP para redes gigabit básicas
- Cat6 CMP para operações típicas de escritórios comerciais
- Cat6A CMP para implantações PoE densas e prontas para 10G-
- Cabo plenum de fibra onde o cobre não é adequado para distância, EMI ou largura de banda
Cat6 CMP eCMP Cat6Acompartilham uma classificação de jaqueta, mas diferem significativamente no design da transmissão. Não presuma que eles são intercambiáveis em um projeto onde o canal é projetado para uma categoria específica.
Etapa 3 - Definir requisitos de blindagem, condutor e PoE
Em seguida, decida os detalhes elétricos e mecânicos:
- U/UTP, F/UTP, U/FTP ou S/FTP com base no ambiente EMI
- Condutores sólidos de cobre nu para links permanentes - recomendados pela prática de cabeamento estruturado para comportamento PoE estável, confiabilidade mecânica e perda de inserção previsível
- 23 AWG vs 24 AWG dependendo da corrente PoE e do tamanho do pacote
- Estratégia de ligação e aterramento se blindado
Para PoE de alta-densidade, o tamanho do condutor e o comportamento térmico do pacote são importantes - um tópico abordado emPadrões de cabeamento TIAe vale a pena confirmar no início do design.
Etapa 4 - Verificar evidências de marcação e listagem
Uma ordem CMP séria é aprovada em documentos, não em logotipos. Verificar:
- Legenda da impressão da jaqueta mostrando CMP, categoria, AWG, contagem de pares e informações de listagem
- Marca e códigos de lote/lote rastreáveis
- Etiqueta da caixa consistente com a legenda impressa
- Folha de dados correspondente à marcação e ao escopo do certificado
- Escopo de listagem que realmente cobre a construção fornecida
Etapa 5 - Escreva uma RFQ completa
O "cabo CMP" por si só não é uma RFQ. Os fornecedores só podem cotar com precisão quando a solicitação inclui:
- Tipo e categoria de cabo (por exemplo, Cat6A U/UTP)
- Classificação da jaqueta: CMP
- Condutor: cobre sólido nu, especificado AWG
- Estrutura de blindagem
- Cor da jaqueta e marcação de impressão necessária
- Comprimento e embalagem (bobina, caixa de puxar, comprimento por caixa)
- Certificação e evidência de listagem necessária
- Mercado de destino e quantidade
Como ler as marcações do cabo CMP na capa
Uma legenda típica de impressão de jaqueta se repete ao longo do cabo em um formato como:
MARCA CAT6A U/UTP 23AWG 4PR CMP 75 graus [LISTAGEM] [LOTE] [MARCAÇÃO DO MEDIDOR]
| Elemento de marcação | O que verificar |
|---|---|
| Marca/fabricante | Fonte e rastreabilidade |
| Cat6 / Cat6A | Categoria de transmissão |
| U/UTP / F/UTP / S/FTP | Estrutura de blindagem |
| 23AWG/24AWG | Tamanho do condutor |
| 4 PR | Contagem de pares |
| CMP | Reivindicação de classificação plenum |
| Classificação de temperatura | Condição operacional |
| Informações do anúncio | Evidência de certificação |
| Código do lote/lote | Rastreamento de qualidade |
| Marcação do medidor | Instalação e controle de estoque |
Se a folha de dados, a etiqueta da caixa, o certificado e a impressão da capa não estiverem alinhados, pause a aprovação e peça esclarecimentos ao fornecedor antes de confirmar o pedido. É também por isso que os compradores de cabeamento estruturado geralmente combinam cabos CMP com cabos verificados.componentes de conector e terminaçãode fornecedores que mantêm rastreabilidade consistente.
Por que o cabo CMP é mais caro?
O cabo CMP normalmente custa mais do que o cabo CMR ou CM, e os motivos são físicos, não artificiais. As jaquetas Plenum usam compostos projetados para limitar o deslocamento da chama e a densidade da fumaça sob as condições da NFPA 262 - mais comumente polímeros fluorados, como FEP, que são mais caros que os compostos de PVC usados em CMR ou cabos de uso geral-. O isolamento em torno de condutores individuais também pode usar FEP ou materiais comparáveis, aumentando a lista total de materiais.
O resultado é um cabo que é genuinamente mais caro de fabricar, e não apenas mais bem comercializado. Se esse custo "vale a pena" depende inteiramente da rota - O CMP é obrigatório em algumas instalações e um desperdício em outras.
Quando você precisa do cabo CMP? Cenários práticos de instalação
Cenário 1: reforma de escritório com retorno-teto de ar
A construção de um inquilino de escritório-roteia o cabeamento de dados acima de um teto suspenso que também funciona como um plenum de ar-de retorno. Os desenhos mecânicos mostram toda a cavidade do teto alimentando a AHU. Especificação recomendada: CMP para toda a extensão do teto. Verifique a impressão da capa, a folha de dados e uma referência de listagem que corresponda ao cabo fornecido.
Cenário 2: Poço Vertical entre Pisos
O cabo passa verticalmente entre os andares por meio de um eixo ascendente separado de qualquer sistema-de tratamento de ar. A RMC normalmente é apropriada. O CMP é aceitável como uma opção-de classificação mais alta, mas só vale a pena especificar quando o mesmo SKU também for usado em outro lugar para simplificação do inventário.
Cenário 3: pequeno escritório, parede-cavidade
Uma curta execução dentro de drywall em um único escritório, sem envolvimento de plenum ou riser. CM ou CMG geralmente são suficientes de acordo com as regras do projeto. Não-especifique excessivamente o CMP, a menos que a decisão de padronização já tenha sido tomada.
Cenário 4: Piso Elevado do Data Center
Se o piso elevado fizer parte do caminho do ar de resfriamento (um arranjo comum em data centers legados), o CMP geralmente será necessário. Se o piso elevado for puramente estrutural e o ar for conduzido por cima, o requisito pode ser diferente. Verifique com o projeto mecânico, não com suposições.
Cenário 5: Projeto de exportação com requisito de "baixa-fumaça"
Um comprador estrangeiro solicita "cabo com-pouca emissão de fumaça". Não traduza isso diretamente para o CMP. Pergunte se o projeto segue as regras NEC/NFPA/UL, CPR (o Regulamento de Produtos de Construção da UE) ou um padrão nacional baseado em LSZH-. A resposta certa determina se você cita CMP, LSZH ou um CPR-com classificação equivalente a - três produtos diferentes.
Erros comuns que os compradores cometem com o cabo CMP
Erro 1: Tratar o CMP como uma atualização de desempenho
O CMP não torna um cabo mais rápido. Isso torna o cabo elegível para instalação em plenum quando listado corretamente.
Erro 2: Substituir CMR por CMP para economizar dinheiro
O CMR é apropriado para risers, não para rotas plenum. Fazer o CMR passar por um plenum porque é mais barato é exatamente o tipo de decisão que gera retrabalho após a inspeção.
Erro 3: presumir que LSZH significa CMP
LSZH e CMP se sobrepõem em espírito (ambos relacionados ao comportamento do fogo), mas não em padrão. Verifique o padrão de referência real do projeto.
Erro 4: Comprar pela cor da jaqueta
A cor da jaqueta ajuda na-identificação no site, mas não comprova classificação, categoria, proteção ou escopo da listagem.
Erro 5: Aceitar reivindicações de certificação vagas
"Retardador de chama" ou "pouca emissão de fumaça" na página de um produto não é equivalente à conformidade documentada com CMP. Solicite a folha de dados, a legenda da impressão da jaqueta, as evidências da listagem e os dados de rastreabilidade.
Perguntas frequentes
O que significa cabo CMP?
CMP significa Cabo Multiuso de Comunicações, Plenum. É uma classificação de revestimento para cabos instalados em plenums ou espaços-de tratamento de ar de acordo com o código de incêndio dos EUA.
O cabo CMP é melhor do que o cabo CMR?
"Melhor" depende da instalação. O CMP tem requisitos mais rigorosos-de propagação de chama e fumaça e é obrigatório para espaços plenum. O CMR é apropriado para aplicações em risers. Escolha por rota, não por qual parece ser de maior-classe.
O cabo CMR pode ser usado em espaços plenum?
Não presuma isso. Se o projeto especificar CMP, a substituição do CMR provavelmente falhará na inspeção e desencadeará a substituição.
O cabo plenum é necessário acima de cada teto falso?
Não. O cabo Plenum é necessário quando a cavidade do teto é usada para movimentação de ar ambiental. Uma cavidade de teto sem plenum pode não exigir isso. Confirme com desenhos mecânicos e AHJ.
CMP é o mesmo que Cat6A?
Não. CMP é uma classificação de jaqueta; Cat6A é uma categoria de transmissão. Um cabo pode ser Cat6A CMP, mas o CMP sozinho não diz nada sobre largura de banda.
CMP é o mesmo que LSZH?
Não. LSZH refere-se ao comportamento de material com baixo teor de-fumaça e zero-halogênio, comum em mercados IEC/CPR. CMP é uma classificação plenum jacket dos EUA. Verifique qual padrão o projeto segue.
O Cat6 CMP é diferente do Cat6 normal?
Mesmo desempenho de transmissão, jaqueta diferente. Cat6 CMP usa uma jaqueta com classificação-plenum para instalação em espaços-de tratamento de ar. Cat6 regular normalmente se refere às versões CMR ou CM.
O cabo CMP precisa ser listado pela UL?
A maioria dos projetos nos EUA espera a listagem UL ou uma certificação equivalente reconhecida. Os logotipos da listagem por si só não são evidência - de que o escopo da listagem corresponde ao cabo que está sendo fornecido.
O cabo CMP vale o custo extra?
Vale a pena quando o percurso de instalação é plenum e a fiscalização assim o exige. Não vale a pena quando o percurso não precisa. A comparação de custos só faz sentido após a confirmação da rota.
O que devo verificar antes de fazer um pedido de cabo CMP?
Confirme a rota, a categoria do cabo, a marcação CMP, o tipo de condutor e AWG, a blindagem, as evidências de listagem, a folha de dados, a etiqueta da caixa e a rastreabilidade do lote.
Resumo
CMP é uma classificação de jaqueta, não uma categoria de desempenho. Especifique-o quando a rota do cabo for plenum, quando os documentos do projeto exigirem ou quando a AHJ exigir - e combine-o com a categoria de transmissão, design de condutor e blindagem corretos para a aplicação. Confirme a rota primeiro e depois crie as especificações em torno dela.
Antes de enviar uma RFQ, prepare a categoria do cabo, o requisito CMP, o tipo de blindagem, o condutor e AWG, a cor da capa, a embalagem, a quantidade, o mercado de destino e as evidências de certificação exigidas. Fornecedores que trabalham emcabeamento estruturado e cabo de redepode fazer orçamentos com precisão e evitar atrasos na aprovação quando a solicitação for concluída desde o início. Se o projeto também incluir links ópticos, alternativas de fibra comoCabos de chicote plenum MTP/LC, Patch cords OM4, ouPatch cords de modo único-OS2são comumente especificados junto com o cobre CMP. Para distribuição de rotas-de fibra,caixas de terminação de fibra, plug-adaptadores, eDivisores CLPnormalmente compartilham o mesmo caminho de revisão de conformidade que o cabeamento de cobre. Para uma visão geral deClassificações de fogo CMP vs CMR, o guia de comparação relacionado expande essa compensação-e uma leitura mais aprofundada deCategorias de cabos Ethernet de Cat5 a Cat8aborda como a categoria de transmissão interage com a seleção da jaqueta.
