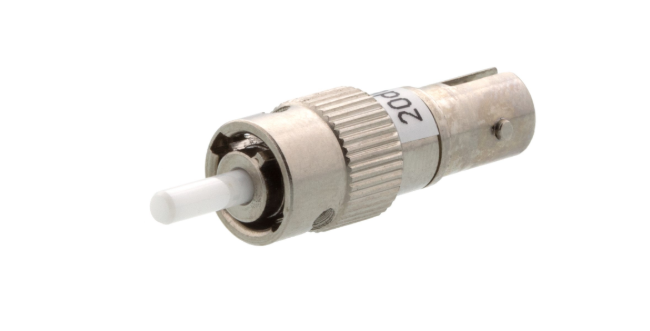

Atenuadores de fibra ópticaocupam um nicho peculiarrede óptica-um componente passivo cuja função é piorar seu sinal. De propósito. Esses dispositivos pequenos e despretensiosos reduzem os níveis de potência óptica absorvendo, refletindo ou difundindo fótons por meio de mecanismos projetados, evitando a saturação do receptor que ocorre quando fontes de laser de alta potência sobrecarregam o circuito do fotodetector. A física é simples: muita luz atingindo um fotodiodo de avalanche empurra o dispositivo para um território de resposta não linear, distorcendo a forma de onda do sinal e aumentando a taxa de erro de bit. Os atenuadores ficam entre a origem e o destino, absorvendo o excesso. Em links de-modo longo-de longa distância executando lasers DFB de 1550 nm com amplificação EDFA-onde os orçamentos de energia óptica podem oscilar 20 ou 30 dB dependendo da engenharia de extensão-o atenuador se torna menos uma conveniência do que uma necessidade.
Mas isso não significa que sejam simples de usar corretamente.
A coisa dB
Aqui está um número que confunde as pessoas: um atenuador de 10 dB não reduz o sinal em 10%. Isso reduz em 90%. Cada 10 dB é um fator de dez em potência. Uma queda de 3 dB reduz pela metade sua potência. 20 dB? Você caiu para 1% do que começou.
Menciono isso porque vi técnicos instalarem um atenuador de 15 dB quando precisavam de 5 dB e depois passarem uma hora se perguntando por que o link ficou escuro. Decibéis são logarítmicos. A escala não é intuitiva se você está acostumado a pensar em porcentagens. Mantenha um gráfico de conversão à mão-ou memorize os valores-chave. 3 dB é metade. 10 dB é um-décimo. Todo o resto é matemática.
Fixo vs. Variável: Escolha seu veneno
Os atenuadores fixos vêm em valores predeterminados-1 dB, 3 dB, 5 dB, 10 dB, 15 dB, 20 dB sendo os incrementos comuns. Você compra o que precisa. Conecte-o. Pronto. Eles são baratos, geralmente abaixo de US$ 20 por qualidade decente, e falham apenas quando você os quebra fisicamente ou contamina a face final sem recuperação. Para instalações permanentes onde você calculou seu orçamento de link e sabe exatamente quanta atenuação a porta do receptor requer, o fixo é a melhor opção.
Os atenuadores variáveis permitem ajustar a atenuação em um intervalo-geralmente de 1-30 dB ou próximo-usando um botão giratório, parafuso micrométrico ou, às vezes, controle eletrônico. Equipamento de laboratório. Cenários de teste. Comissionamento de rede onde você testa um link reduzindo gradualmente o sinal até que ele falhe. Eles custam mais. Eles também são mecanicamente mais complexos, o que significa mais pontos de falha potencial.
Não use um atenuador variável como componente de instalação permanente, a menos que haja um motivo específico. Eu os vi mudar com o tempo, especialmente os mais baratos. Variações de temperatura, vibração, o afrouxamento gradual dos mecanismos de ajuste-sua atenuação cuidadosamente definida de 7 dB torna-se 8,5 dB dezoito meses depois e, de repente, você está solucionando erros intermitentes que ninguém consegue explicar.
Tipos de conectores: combinar ou morrer
Os atenuadores vêm em todos os tipos de conectores que você já encontrou em fibra: LC, SC, FC, ST e cada vez mais MTP/MPO para aplicações de alta-densidade. O tipo de conector importa menos do que acertar. Um atenuador SC não combina com seu patch panel LC, obviamente. Mas de forma mais sutil: um atenuador LC/UPC conectado a uma porta LC/APC cria um entreferro, perda massiva de inserção e potencialmente destrói ambas as faces-extremidades.
O código de cores existe por um motivo. Azul ou bege significa UPC (Contato Ultra Físico). Verde significa APC (Contato Físico Angular). Nunca os misture.
Isso não é paranóia. O conector APC tem um ângulo de 8-graus polido na face final-do ferrolho. Esse ângulo direciona-a luz refletida de volta para o revestimento, em vez de diretamente de volta para a fonte do laser. Quando você prende um conector UPC plano contra uma porta APC angular, os núcleos de fibra não se alinham. A luz se espalha por toda parte. A perda de retorno é catastrófica. E se você forçar o acasalamento repetidamente, você arrancará fisicamente o vidro.
Onde colocar o atenuador
Os-atenuadores de perda de lacuna-do tipo que cria um pequeno espaço de ar entre as extremidades da fibra-precisam ficar perto do transmissor. A posição é importante. Se você instalar um dispositivo de-perda de intervalo bem abaixo do link, você já permitiu que o-feixe de potência total se propagasse por quilômetros de fibra, onde poderia excitar efeitos não lineares indesejados ou acumular reflexões que desestabilizam o laser de origem.
Atenuadores absorventes (fibra dopada, tipos implantados-iônicos) são mais indulgentes no posicionamento, mas a sabedoria convencional ainda favorece a instalação no lado-do transmissor quando possível.
Aqui está o motivo prático sobre o qual ninguém fala: os painéis de conexão são tocados. Bastante. Técnicos trocam cabos. Eles acrescentam conexões, removem-nas, limpam coisas, quebram coisas. Se o seu atenuador estiver no patch panel do lado do receptor e alguém puxar o cabo errado, aquele transceptor de US$ 300 de repente atinge o máximo. É melhor atenuar antes que o sinal saia do gabinete de transmissão.
O problema da perda de retorno
Alguns atenuadores,-particularmente os tipos baratos de perda-de lacuna e reflexivos-têm um segredo sujo: reflexão traseira alta. Eles podem fornecer exatamente a atenuação solicitada, mas refletem uma fração mensurável da luz incidente diretamente no transmissor. Para certas aplicações, especialmente CATV analógica ou qualquer sistema que use lasers DFB de{5}largura de linha estreita, isso é a morte. A luz refletida re-entra na cavidade do laser, desestabiliza a saída e cria picos de ruído.
Look at the datasheet. Return loss (or optical return loss, ORL) should be specified. For most digital telecom applications, you want >45 dB ORL minimum. For sensitive analog systems, push that to >55dB. Os atenuadores absorventes geralmente apresentam melhor desempenho aqui do que projetos de-perda de intervalo.
Se a folha de dados não especificar perda de retorno, presuma o pior.
Limpeza. Sim, novamente.
Você já sabe que precisa limpar as extremidades-da fibra. Os atenuadores não são exceção. Na verdade, eles são piores-porque os atenuadores geralmente permanecem semi{4}}permanentemente em painéis de conexão ou adaptadores de anteparo, acumulando poeira durante meses entre as inspeções enquanto todos presumem que eles são "passivos, selados e livres de manutenção-".
Eles não são.
Uma partícula de 1-mícron em um núcleo-de modo único bloqueia cerca de 1% da luz. Uma partícula de 9-mícrons - ainda invisível sem ampliação - pode ocluir todo o núcleo. E aqui está o chute: a contaminação não causa apenas perda de inserção. Os detritos presos entre os conectores acoplados podem riscar o vidro, causando danos permanentes. Já vi técnicos culparem "atenuadores com falha" quando o problema real era uma mancha de óleo de impressão digital da última instalação.
Inspecione cada extremidade-com um escopo de 200x antes do posicionamento. Limpe com lenços de fibra adequados e solvente aprovado-IPA deixa resíduos, portanto, fluidos especializados valem o custo. Inspecione novamente após a limpeza. A mentalidade de “limpar uma vez e pronto” não funciona aqui.
Quando você não precisa de um
Os sistemas multimodo raramente requerem atenuadores. Os VCSELs e LEDs que conduzem a fibra multimodo simplesmente não produzem energia suficiente para saturar os receptores modernos. Se alguém estiver especificando atenuadores para sua rede de campus OM3/OM4, faça perguntas.
Links curtos-de modo único-abaixo de algumas centenas de metros com transceptores padrão-geralmente também não precisam deles. A matemática do orçamento de perdas geralmente funciona. São os períodos de longa distância, os links amplificados, os cenários onde um transmissor de 10 dBm encontra um receptor com limite de sobrecarga de -3 dBm que exigem gerenciamento de energia ativo.
Calcule primeiro. Atenuar segundo.
O truque do lápis (não faça isso)
Existe um antigo truque de campo que surge sempre que alguém precisa de atenuação e não tem um atenuador: enrole a fibra em torno de um lápis algumas vezes para induzir a perda de curvatura.
Isso funciona? Tecnicamente, sim. Dobrar a fibra além de seu raio mínimo libera luz no revestimento.
Você deveria fazer isso? Absolutamente não.
A fibra estressada enfraquece com o tempo. Micro-propagam-se. Essa “solução temporária” se torna um ponto de falha seis meses depois, quando o ciclo de temperatura ambiental termina o que você começou. Além disso, a atenuação da curvatura é extremamente variável-depende do comprimento de onda, tipo de fibra, raio de curvatura, número de voltas e fase da lua. Você não pode calibrá-lo. Você não pode documentar isso. E quando o próximo técnico encontrar sua fibra-embrulhada em lápis, eles amaldiçoarão seu nome.
Compre o atenuador correto. Eles custam menos do que as horas de solução de problemas que você gastaria de outra forma.
Testando seu atenuador
Antes de instalar qualquer atenuador, verifique seu valor real de atenuação usando um medidor de potência óptica. Você precisará de uma fonte de luz no comprimento de onda operacional-1310nm, 1550nm, o que corresponder ao seu sistema, e uma referência calibrada.
Conecte a fonte ao medidor diretamente. Observe a leitura da potência (P1). Insira o atenuador. Observe a nova leitura (P2). Atenuação=P1 - P2 em dB.
Esse atenuador de US$ 5 rotulado como “10 dB” pode, na verdade, fornecer 8,7 dB. Ou 11,2dB. As tolerâncias de fabricação variam. Para a maioria das aplicações, ±1 dB não importa. Para testes de precisão, isso é muito importante.
Atenuadores variáveis precisam de verificação periódica. A calibração varia. O que o mostrador diz e o que a luz realmente vê divergem ao longo do tempo e dos ciclos de uso.
Uma nota sobre comprimento de onda
Os atenuadores têm comprimento de onda-especificados por um motivo. As características de absorção da fibra dopada, o comportamento de difração em entreferros, as-respostas de revestimento de filme fino-, tudo isso varia com o comprimento de onda. Um atenuador classificado para operação em 1550 nm pode funcionar de maneira completamente diferente em 1310 nm.
A maioria dos atenuadores modernos são compatíveis com "janela-dupla" para 1310/1550 nm, os comprimentos de onda comuns de telecomunicações. Mas não presuma. E se você estiver trabalhando com comprimentos de onda especiais-multimodo de 850 nm, 1625 nm para testes de OTDR, canais DWDM de banda-C, verifique a compatibilidade explicitamente.
Atenuadores de empilhamento
Precisa de 17 dB, mas tem apenas atenuadores de 10 dB e 5 dB? Empilhe-os. A atenuação em dB é aditiva: 10 + 5=15 dB, além de você obter um ou dois dB extras com a conexão acoplada adicional.
Isso funciona bem. Apenas lembre-se de que cada superfície de acoplamento adicional introduz perda de conector (~0,3-0,5 dB cada), pontos de reflexão adicionais e outro par de faces finais-para manter limpas. Para configurações de teste único, o empilhamento é razoável. Para instalações permanentes, solicite o valor correto.
Além disso: não empilhe além de três atenuadores. Em algum momento, você está apenas construindo uma cadeia de perdas de conectores com comportamento imprevisível.
O atenuador de loopback
Os atenuadores de loopback são de um tipo especial-eles refletem o sinal de volta para si mesmos e ao mesmo tempo o atenuam. Os engenheiros os usam para testar pares de transmissor/receptor sem um segundo dispositivo, para testes de gravação-de placas de linha óptica, para vários cenários de laboratório onde é necessária uma carga em uma porta de fibra.
Eles não são para uso em rede. A reflexão é intencional, mas ainda é reflexão. Colocar um atenuador de loopback em um circuito ativo garante degradação do sinal e provavelmente confusão no equipamento.
Menciono isso porque o formato parece idêntico aos atenuadores em linha padrão. Rotule seu inventário.
Pensamento final
Atenuadores são componentes simples que realizam um trabalho simples: redução controlada do sinal. Mas o “simples” na fibra óptica esconde sempre a complexidade. Compatibilidade do conector, tipo de polimento, posicionamento, limpeza, especificações de perda de retorno, correspondência de comprimento de onda-se qualquer um deles estiver errado, seu simples componente passivo se tornará a fonte de horas de solução de problemas.
Mantenha alguns atenuadores sobressalentes em valores comuns à mão. Documente o que você instala e onde. Teste antes de confiar. Limpe obsessivamente.
O sinal depende disso.
