Patch cord de fibra óptica
No campo de instalação de fibra, o patch cord de fibra óptica, também conhecido como jumper, é uma das partes importantes para conectar uma rede. O patch cord de fibra óptica é projetado para estender o comprimento dos cabos de fibra óptica devido à demanda emergente de maior largura de banda e conexões de velocidade mais rápida. O patch cord de fibra óptica tem presença no mercado até agora, especialmente a fibra monomodo (SMF) e a fibra multimodo (MMF). No entanto, esses dois cabos de patch cord óptico são amplamente usados em várias aplicações, mas há diferenças entre o patch cord de modo único e o cabo de patch multimodo. Portanto, o artigo a seguir se concentrará na construção básica, distância da fibra e cor da fibra, para fazer uma comparação aprofundada entre a fibra monomodo e multimodo.
Patch cord de fibra óptica monomodo
Monomodo significa que apenas um tipo de modo de luz deve ser transferido por vez, e multimodo significa que vários modos de luz podem ser transferidos na fibra. Na maior parte, a diferença entre cabos monomodo e multimodo depende do diâmetro do núcleo da fibra óptica, distância da fibra, comprimento de onda, fonte de luz e largura de banda.
Patch cord de fibra óptica multimodo
O diâmetro do núcleo do cabo de fibra de modo único é mais fino do que o cabo de fibra multimodo. O diâmetro do núcleo anterior é de 9 µm, enquanto o diâmetro do núcleo posterior é de 50 µm ou 62,5 µm. o diâmetro do revestimento, tanto monomodo quanto multimodo, é 125 µm. Devido ao tamanho do grande diâmetro do núcleo, a fibra multimodo usa principalmente LED (Diodos Emissores de Luz) baratos e VCSEL (Lasers Emissores de Superfície de Cavidade Vertical) como fontes de luz que funcionam no comprimento de onda de 850nm e 1310nm são usados em cabos de fibra multimodo. Enquanto o modo único geralmente usa um laser ou diodos de laser como fontes de luz que funcionam a 1310nm e 1550nm.
Sabe-se que o cabo de patch cord de fibra óptica é usado para estender o comprimento dos cabos em um trecho. Portanto, o cabo óptico de modo único é adequado para aplicativos de longa distância e o cabo óptico multimodo é projetado para percursos de curta distância. A distância do cabo óptico de modo único pode estar em movimento na taxa de dados de 100M / s ou 1G / s, e a distância de mais de 5km. Enquanto a fibra multimodo OM1 / OM2 / OM3 / OM4 pode suportar uma taxa de dados mais alta. Como a fibra óptica multimodo tem um tamanho de núcleo grande e suporta mais de um modo de luz, sua distância de fibra é limitada pela dispersão do modelo, que é um fenômeno comum em fibra de índice de passo multimodo. Enquanto a fibra monomodo não é.
Como saber de patch cord de fibra monomodo e patch cord de fibra multimodo
A diferença de distância entre a fibra monomodo e a fibra multimodo
Diferença de estrutura entre fibra monomodo e fibra multimodo

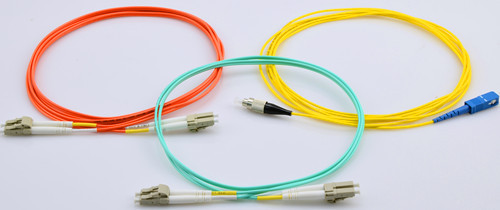

Diferença de cor da capa externa entre fibra monomodo e fibra multimodo
Para distinguir a fibra de modo único e fibra multimodo convenientemente, a bainha externa do modo único é de cor amarela, enquanto o multimodo é de cor azul ou laranja. Especialmente, a cor roxa é usada para militares.
