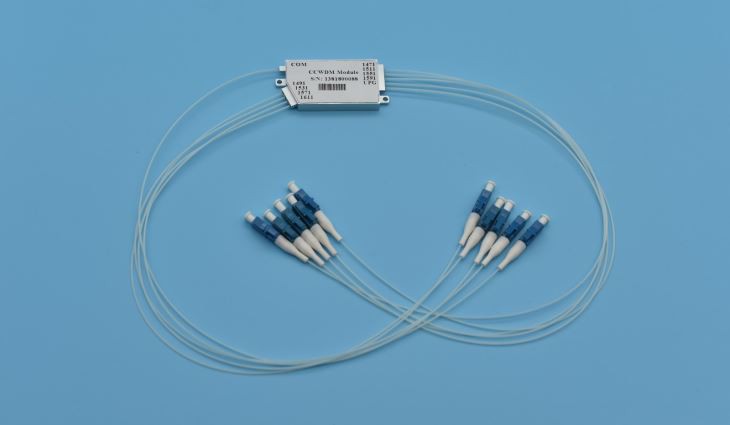

Multiplexador compacto por divisão de comprimento de onda
紧凑型粗波分复用器
Dense Wavelength Division Multiplexing (DWDM) é uma combinação de um grupo de comprimentos de onda óticos que podem ser transmitidos com uma única fibra. Esta é uma tecnologia laser usada para aumentar a largura de banda nas redes de backbone de fibra existentes. Mais precisamente, a técnica é multiplexar o espaçamento espectral estreito de um único portador de fibra em uma fibra designada, a fim de utilizar o desempenho de transmissão alcançável (por exemplo, para atingir o menor grau de dispersão ou atenuação). Desta forma, sob uma dada capacidade de transmissão de informação, o número total de fibras ópticas necessárias pode ser reduzido.
Recursos
Baixa Perda de Inserção
Tamanho compacto
Ultra estável e altamente confiável
Temperatura de operação estendida disponível
Formulários
Multiplexação ótica de adição / eliminação
Redes de Telecom
Metro Networks
Redes de Banda Larga
Especificações de desempenho （产品 指标）
Parâmetro | Unidade | 4 Ch | 4+UPG | 8 Ch | 8+UPG | |
Comprimento de onda operacional 【工作 波长 范围】 | nm | 1260~1620 | ||||
Comprimento de onda central 【中心 波长】 | nm | 1270 a 1610 ou 1271 a 1611 | ||||
Espaçamento de canal 【信 道 间距】 | nm | 20 | ||||
Banda de passagem de canal 【信 道 通 频 带宽】 | nm | CW ± 6,5nm | ||||
Perda de inserção 【插入 损耗】 -Padrão | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | |
Perda de inserção 【插入 损耗】 - Grau P | dB | ≤0.8 | ≤0.8 | ≤1.2 | ≤1.2 | |
Perda de inserção 【插入 损耗】 - Grau A | dB | ≤1.2 | ≤1.2 | ≤1.8 | ≤1.8 | |
Channel Ripple 【信 道 平坦 度】 | dB | ≤0.3 | ||||
Isolamento 隔离 度 | Adjacente 【相邻】 | dB | GG gt; 30 | |||
Não adjacente 【非 相邻】 | dB | GG gt; 40 | ||||
Isolamento UPG 【升级 端 隔离 度】 | dB | N / D | GG gt; 15 | N / D | GG gt; 15 | |
Dispersão do modo de polarização 【偏振 模式 色散】 | Ps | ≤0.2 | ||||
Perda dependente de polarização 【偏振 相关 损耗】 | dB | ≤0.2 | ||||
Diretividade 【方向性】 | dB | GG gt; 45 | ||||
Perda de retorno 【回 损】 | dB | GG gt; 45 | ||||
Manuseio de energia máxima 【最大 工作 功率】 | mW | 500 | ||||
Temperatura operacional 【工作 温度】 | ℃ | -5~+70 | ||||
Temperatura de armazenamento 【储藏 温度】 | ℃ | -40~85 | ||||
Tipo de fibra 【光纤 类型】 | --- | G657A1 | ||||
Conector 【连接 头】 | --- | TBD | ||||
Dimensão do pacote 【封装 尺寸】 | milímetros | L46 x W28 x H6 | ||||
Observação: A perda será de 0,3dB adicionado com conectores
