O módulo CCWDM do FOCC é uma tecnologia de multiplexação por divisão de comprimento de onda baseada em TFF (filtro de filme fino). Funciona da mesma maneira que o módulo CWDM. A diferença é que o CCWDM adota a tecnologia de espaço livre. Comparado com o módulo CWDM, seu tamanho de embalagem é bastante reduzido e a perda de inserção é menor e a consistência é melhor. Ele pode substituir os produtos CWDM e ser usado em TC, rede corporativa, rede PON, CATV e outros campos.

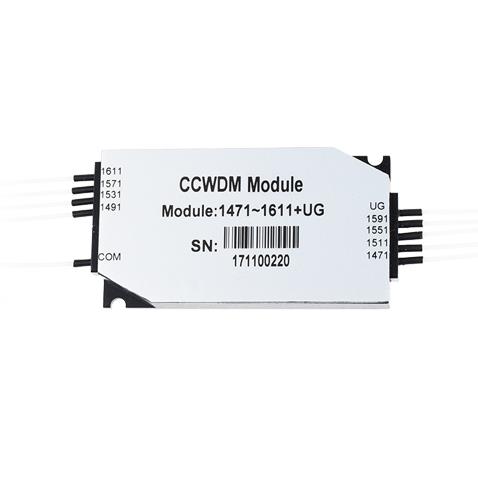

CCWDM module 12

Especificação

Itens	Unidade	Módulo CCWDM
Canais	CH	4	8	16	18
Comprimento de onda de operação	nm	1260 ~ 1620
Banda de transmissão	nm	± 6,5 ± 7,0 ± 7,5
Perda de inserção da banda de transmissão	dB	≤1,4	≤1,7	≤2,0	≤2,5
Isolamento Adjacente à Transmissão	dB	≥30
Transmissão Isolamento não adjacente	dB	≥45
Perda de retorno	dB	≥45
Diretividade	dB	≥50
Ondulação	dB	≤0,5
Dimensão do pacote	milímetros	L50xW27xH7.7 、 L50xW44xH7.7
Temperatura de operação	℃	-25 ~ + 70
Tipo de fibra		Tubo 900um solto
Tipo de conector		LC / PC (ou personalizar)

CCWDM module 11

Tecnologia de espaço livre

O módulo CCWDM do FOCC usa tecnologia de espaço livre e usa um espaço selado independente para transmitir sinais ópticos. Funciona da mesma maneira que o CWDM. Ele insere (emite) sinais ópticos do COM e, em seguida, emite (sinais) através do TFF (filtro de filme fino) em outras portas.

Tecnologia de espaço livre do CCWDM

CCWDM module 9

Modo de estágio de fibra CWDM normal

CCWDM module 10

Conformidade com as normas internacionais

O módulo CCWDM do FOCC está em conformidade com RoHS, Satisfaz o TelcordiaGR-1209 e GR-1221.

CCWDM module 8

Design compacto

O módulo CCWDM do FOCC adota o estágio de conexão do caminho óptico paralelo, que é diferente do estágio de conexão de fibra óptica do CWDM, que economiza espaço significativo. O tamanho do pacote do módulo CCWDM representa cerca de 1/4 do CWDM.

O tamanho do pacote do módulo CCWDM representa cerca de 1/4 do CWDM.

CCWDM module 6

Excelentes parâmetros de desempenho (sistemas WDM com baixa perda e alto isolamento)

Menor perda de inserção

Menor perda de inserção faz com que o módulo CCWDM tenha sinal mais baixo
atenuação em operação, reduzindo assim a potência
requisito do transmissor de sinal.

Alto isolamento

O maior valor de isolamento permite sinal suficiente
isolamento durante a transmissão multi-sinal no
Módulo CCWDM, impedindo efetivamente a interferência entre
sinais e causando distorção do sinal de transmissão.

Processo de produção maduro

O módulo CCWDM do FOCC possui tecnologia de produção madura,
desempenho estável e confiável, suporta o trabalho no
ambiente hostil de - 25 ~ + 70 ℃, e garante a estabilidade
transmissão de sinais.

Inscrição

O produto do módulo CCWDM do FOCC possui características de baixa perda de inserção, alto isolamento de canal e alta estabilidade e confiabilidade ambiental. Adota tecnologia de espaço livre e design compacto de tamanho de embalagem. Ele pode substituir os produtos CWDM e ser usado em TC, rede corporativa, rede PON, CATV e outros campos.
