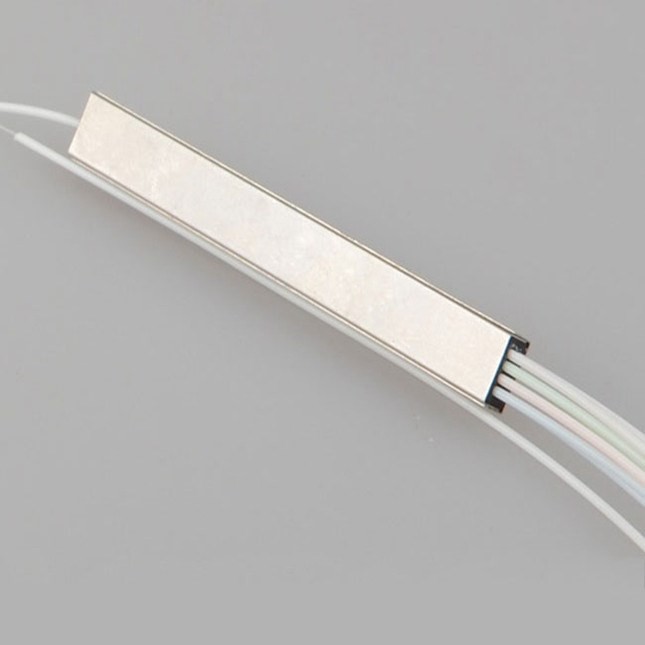

Divisor ótico do PLC da fibra do módulo de inserção do SC UPC de 1x8
O distribuidor ótico claro da luz do guia de onda (divisor do PLC), é um tipo do guia de onda planar integrado
dispositivo óptico, pode ser 1260nm ~ 1650nm tal uma ampla gama de comprimentos de onda de reserva de energia de luz em realização, a distribuição da faixa de comprimento de onda abrange EPON tecnologia usada 1310nm, 1490nm
e 1550nm três comprimentos de onda. Especialmente adequado para acesso à rede óptica passiva Ethernet EPON
sistema de rede de fibra FTTP tecnologia, uso de distribuidor óptico-óptico passivo de banda larga (POS).
Aplicação:
Fibra ao Ponto (FTTX)
Fibe para o lar (FTTH)
Redes Ópticas Passivas (PON)
Redes Ópticas Passivas Gigabit (GPON)
Redes Locais (LAN)
Televisão por cabo (CATV)
Equipamento de teste
Características:
Baixa perda de inserção
Perda Dependente de Baixa Polarização
Excelente estabilidade ambiental
Excelente estabilidade mecânica
Especificação:
1x2, 1x4, 1x8, 1x16, 1x32, 1x64 divisões
2x2, 2x4, 2x8, 2x16, 2x32, 2x64 divisões
Revestimento de fibra fora de caixas de 2 mm e até 3 mm
Tipo de caixa de ABS ou dentro de caixa de metal / tipo cassete de módulo
Opções de conectores SC / UPC, SC / APC, LC / UPC, LC / APC, FC / UPC, FC / APC, ST / UPC
Configurações personalizadas de conectores e combinações
Padrões:
Cumpra com o padrão
• GR-1209-CORE e GR-1221-CORE
• RoHS
Armazenamento / Temperatura de Operação: -40 ° C a + 80 ° C
Especificações
Divisor PLC 1 × N
Parâmetros | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
Comprimento de onda de operação (nm) | 1260 ~ 1650 | |||||
Tipo de fibra | SMF-28e ou especificado pelo cliente | |||||
Perda de Inserção (dB) (Grau S / P) | 4,0 / 3,8 | 7,3 / 7,0 | 10,5 / 10,2 | 13,7 / 13,5 | 16,9 / 16,5 | 21,0 / 20,5 |
Uniformidade de perda (dB) | 0,4 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 |
Perda de retorno (dB) (Grau S / P) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
Perda Dependente de Polarização (dB) | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
Diretividade (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
Perda Dependente de Comprimento de Onda (dB) | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 |
Estabilidade de temperatura (-40 ~ 85 ℃) (dB) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Temperatura de funcionamento (℃) | -40 ~ 85 | |||||
Temperatura de armazenamento (℃) | -40 ~ 85 | |||||
Dimensão da embalagem (mm) (L × W × H) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 60 × 12 × 4 |
Embalagem
Embalagem da caixa 1.Blister
Embalagem 2.carton
