●Visão geral

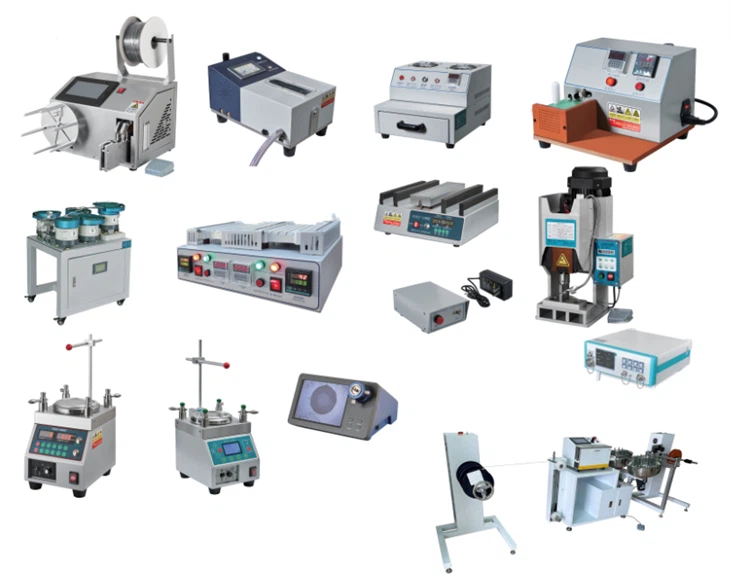

propriedades do produto:Linha de produção de jumper de fibra óptica
Local de fabricação do produto: China
Marca: FOCC e fábrica OEM
Local de envio: Shenzhen
Embalagem: embalagem padrão de exportação
Transporte: transporte marítimo, transporte terrestre, transporte aéreo, entrega expressa, outros
Forneceremos orientação técnica durante todo o processo até que sua empresa tenha habilidade na operação do equipamento para produzir produtos qualificados e de alta qualidade. A produção de patch cords de fibra óptica é dividida nas seguintes etapas:
Passo 1: Corte o cabo de fibra óptica

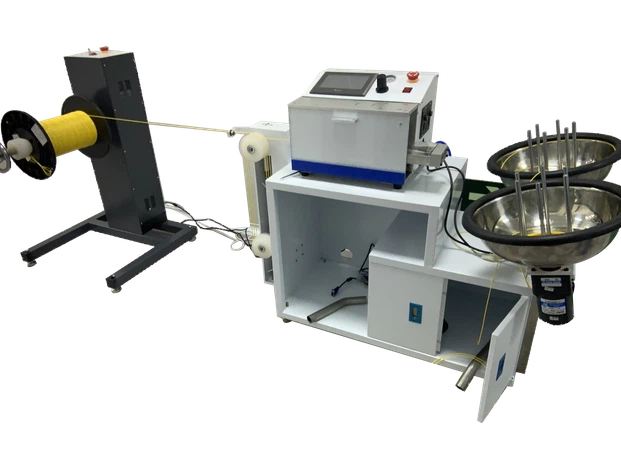

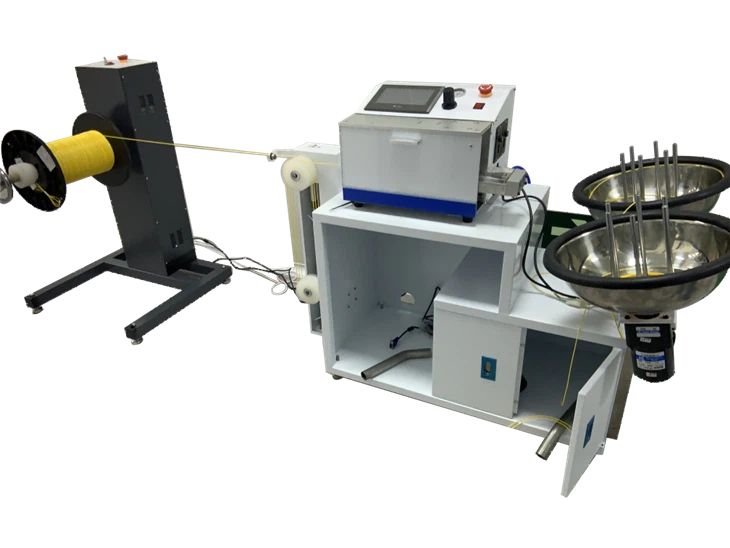

Equipamento utilizado: Máquina automática de corte de fibra óptica
A máquina de corte automática de cabos ópticos é um equipamento especial utilizado para cortar, enrolar e medir cabos ópticos. A máquina automática de corte de cabos pode cortar e enrolar cabos de diferentes especificações em um determinado comprimento e instalá-los em anéis. A máquina automática de corte de cabos tem as vantagens de comprimento preciso, corte e enrolamento integrados e automação.
A máquina automática de corte de cabos ópticos é um equipamento especial padrão especialmente projetado para produção. É aplicável a cabos ópticos de ø0,9 a ø6 (incluindo cabos ópticos blindados abaixo de ø4). O cortador de linha automático adota um sistema operacional homem-máquina colorido em chinês e inglês. Combinando as vantagens de produtos similares no país e no exterior, o cortador de linha automático adiciona um conjunto de funções de processamento automático de feedback de dados. A precisão do comprimento de corte da linha é bastante melhorada e possui uma função de puxa-fio automático. Cabo, corte automático e proteção de cabos, máquina de corte automático de cabos e funções de suspensão intermediária. As configurações de comprimento e velocidade são flexíveis e a eficiência da produção é alta.
|
Tensão
|
AC220V
|
|
Freqüência
|
50Hz
|
|
Poder
|
550W
|
|
Peso
|
125Kg
|
|
Maneira de controle
|
tela sensível ao toque
|
|
Diâmetro de corte do cabo
|
({{0}}.9‒ 6 .0)MM cabo óptico simplex ou duplex
|
|
Comprimento de corte do cabo
|
Menor ou igual a 450mtr
|
|
Tolerância de comprimento
|
3‰
|
|
Velocidade de corte
|
0.1-1.6m/s
|
|
Maneira de descarga do cabo
|
Automático
|
|
Maneira de coleta de cabos
|
Articulação de roda dupla
|

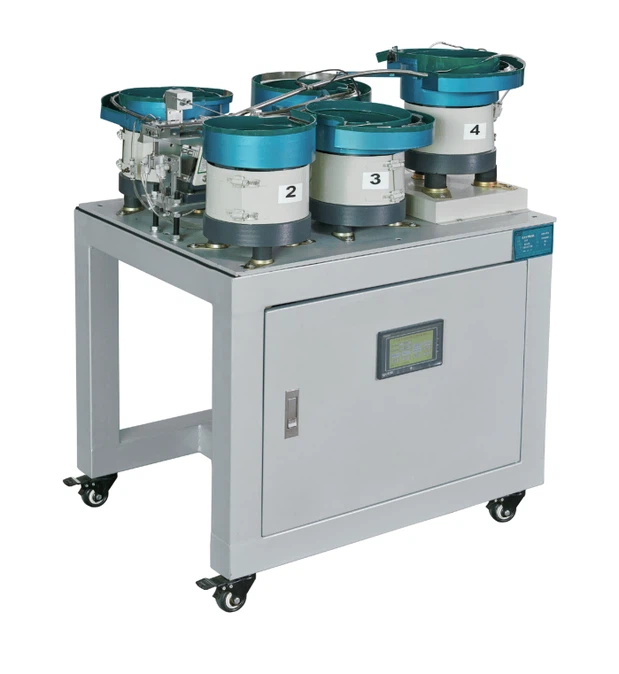

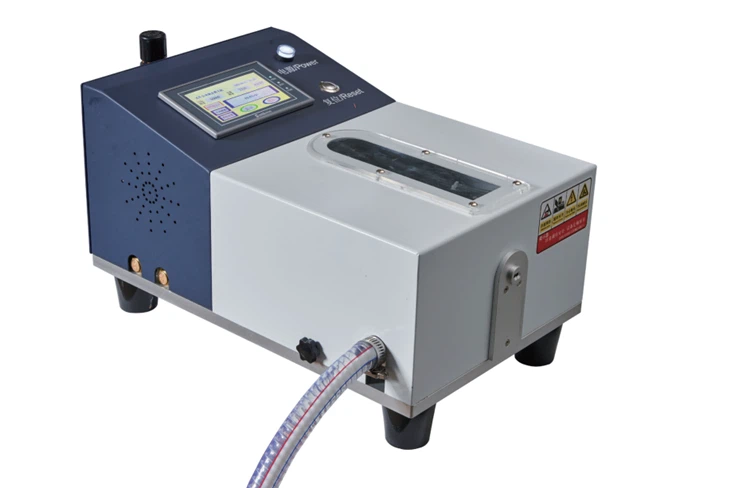

Etapa 2: enfiar as peças e retirar as fibras
|
Tamanho externo
|
750*660*800(milímetros)
|
|
Eficiência de trabalho
|
1500-1800PCS/H
|
|
Tensão
|
220v
|
|
Pressão do ar
|
0.8mpa
|
|
Peso
|
95kg
|
|
Tamanho externo
|
620*240*220(milímetros)
|
|
Eletricidade
|
CA 220-240V
|
|
Potência nominal
|
65W
|
|
Pressão de ar nominal
|
0.5-0.8MPa
|
|
Eficiência de trabalho
|
>1200 unidades/h
|
1. Coloque as peças do conector no cabo de fibra óptica

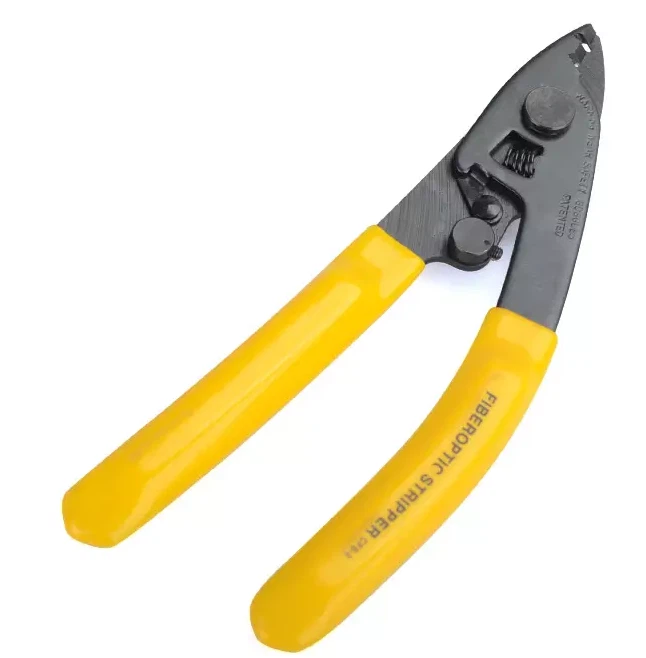

2. Use um removedor de bainha de fibra óptica para retirar a bainha do cabo óptico.
3. Em seguida, use um removedor Miller para remover o revestimento e o revestimento da fibra óptica.
Etapa 3: curar a cola epóxi

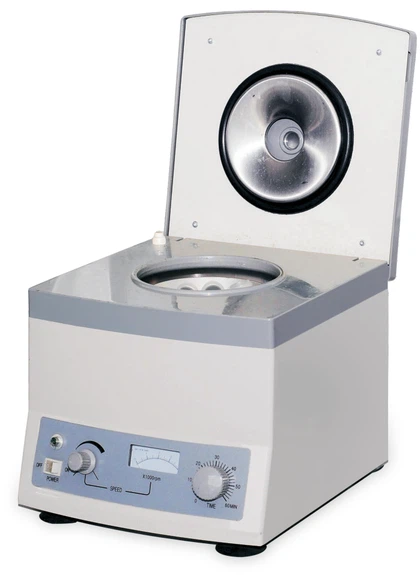

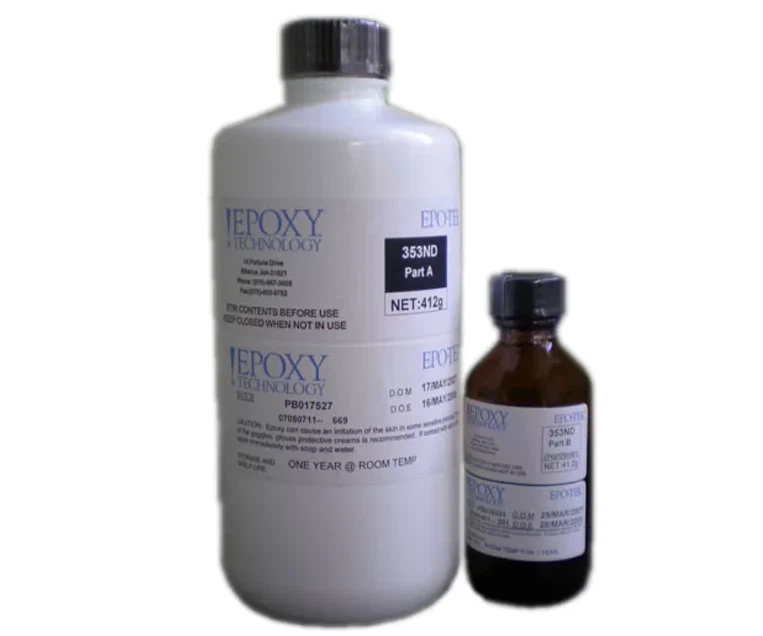

Requisitos do equipamento: forno, cola de resina epóxi, seringa pneumática, centrífuga

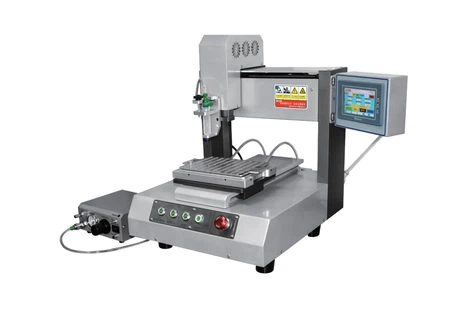

O cartão de controle cuidadosamente desenvolvido torna o robô de distribuição de três eixos da série F um equipamento de distribuição CNC de três eixos verdadeiramente inteligente, adequado para o caminho de distribuição SC FC LC ST E2000 MU. (O grampo não padrão precisa ser adquirido separadamente) Adequado para distribuição automática de ponteiras cerâmicas. A máquina está equipada com botões de controle de agulha, que são mais convenientes para depuração do que produtos similares.
|
Escala de injeção X/Y/Z(mm)
|
200/200/50
|
Modo de direção
|
Correia síncrona +trilho de guia linear de precisão
|
|
Carregamento máximo EIXO Y / EIXO Z
|
8kg/3kg
|
Função de compensação de movimento
|
3 eixos (qualquer caminho dentro do 3Droom)
|
|
Velocidade de movimento X&Y / Z (mm/seg)
|
0.1~800/350
|
Modo de edição
|
Painel operacional / PC
|
|
Decomposição
|
0,01mm/Eixo
|
Interface de controle externo
|
RS232
|
|
Precisão de repetição
|
+/-0.02mm/200
|
Eletricidade de entrada
|
AC110/220V (escolha do interruptor interno)300W
|
|
Modo de gravação de programa
|
100 grupos, 4000 pontos/grupo
(suporteflashmemoryCOPY)
|
Temperatura do ambiente de trabalho
|
5-40 grau
|
|
Modo de exibição
|
Painel operacional LCD (320×240)
|
Umidade do ambiente de trabalho
|
20-90%
|
|
Motor
|
Motor de micropasso de alta precisão do Japão
|
Tamanho (LxPxA mm)
|
413×439×534
|
|
Modo de operação
|
Ponto a ponto/linha contínua
|
Peso (kg)
|
28
|
|
Tensão
|
CA220-240V
|
|
Freqüência
|
50/60Hz
|
|
Poder
|
1100W
|
|
Precisão de temperatura
|
±2 graus
|
|
Tipo de controle de temperatura
|
Tipo elétrico
|
|
Tamanho
|
150*280*440(milímetros)
|
|
Peso
|
15kg
|

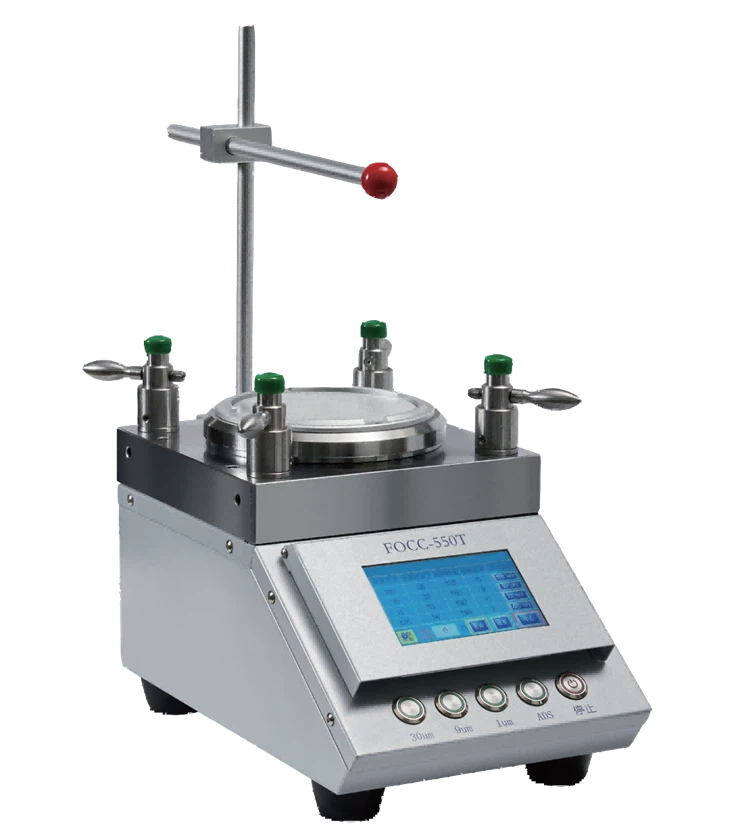

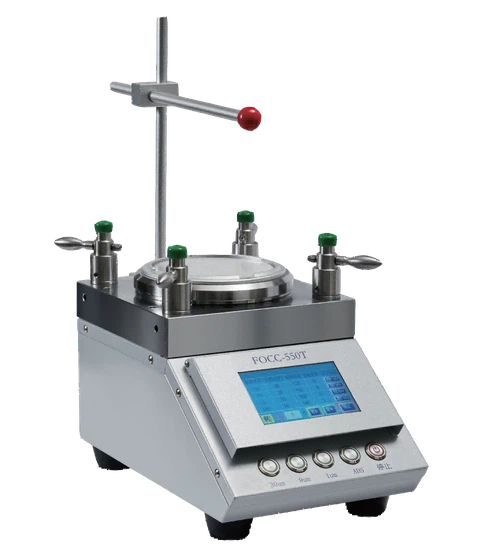

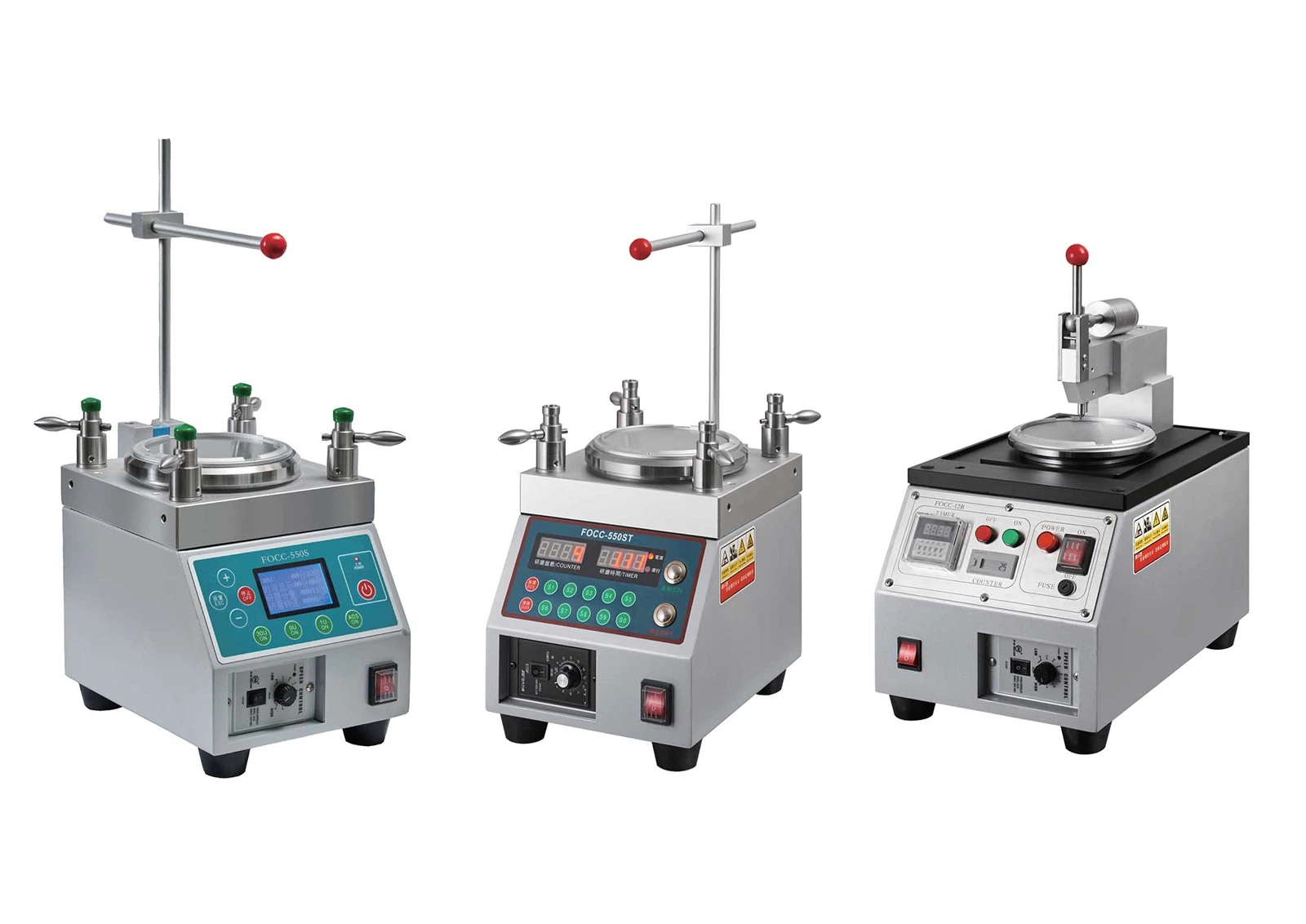

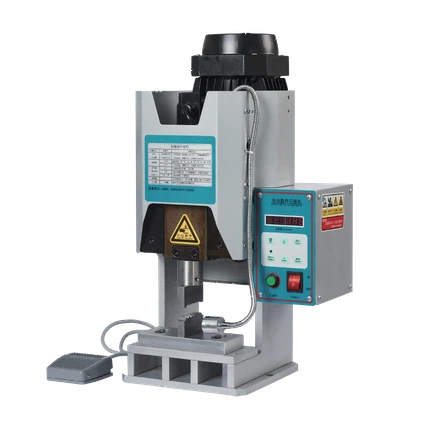

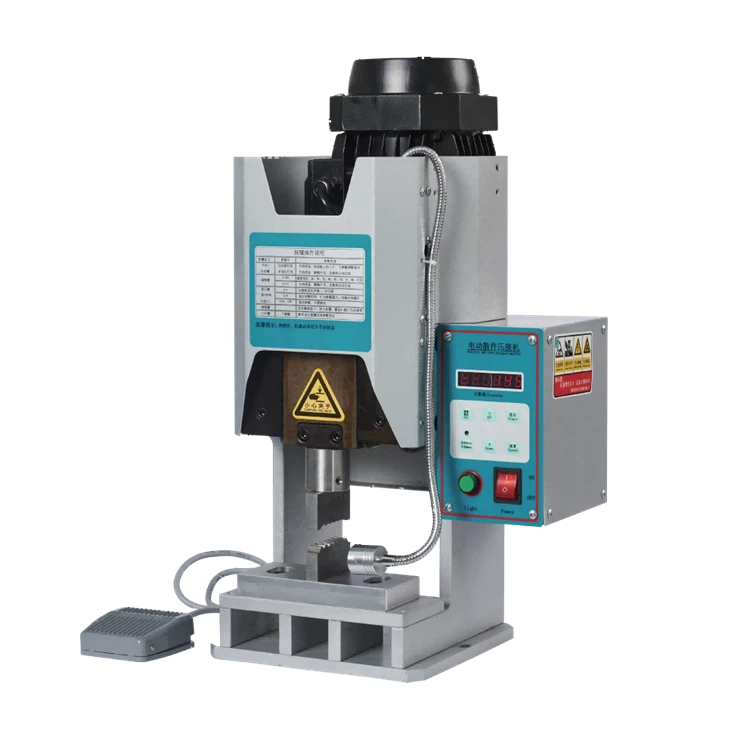

Etapa 4: crimpagem e polimento
●Pode processar vários conectores de fibra óptica padrão: FC/UPC, SC/UPC, ST/UPC, LC/UPC, MU/UPC, FC/APC, SC/APC, MTRJ, E2000, etc.
●A velocidade de moagem (0-200RPM), o tempo de moagem e o número de discos de moagem podem ser definidos a qualquer momento. O chassi de retificação tem 127 mm e o motor de passo DC sem escova torna o desempenho do equipamento mais estável.
●Coordenação mecânica de alta precisão, rotação independente e revolução são consistentes com o movimento, garantindo a uniformidade e consistência da qualidade da retificação.
●O melhor desempenho à prova d'água e o design estrutural profissional do produto garantem a segurança e a confiabilidade do equipamento.
●Usando água para moagem, o ambiente humanizado é um bom pré-requisito.
●Pressurizar, descarregar e substituir as braçadeiras e os discos de moagem são convenientes e rápidos.
●A qualidade do processamento é estável e a taxa de reparo é baixa.
●Alta eficiência de produção (várias unidades podem ser colocadas em paralelo para formar uma linha de produção).
●Os consumíveis são economizados e os custos de moagem são baixos.
|
Tamanho da máquina
|
390*240*580(milímetros)
|
|
Ambiente de trabalho
|
Temperatura 10 graus -40 graus
|
|
Umidade relativa
|
15%-85%
|
|
Barulhento sem carga
|
<50db
|
|
Vibrações
|
Trabalhando 0,25g 5-100Hz 10min
Parado 0,50g 5-100Hz 10min
|
|
Impacto tolerável
|
50mm caindo (um lado toca o chão)
|
|
Tensão
|
220-230VCA 50 Hz/60 Hz
|
|
Poder
|
115W
|
|
Velocidade de rotação
|
0-200r/min
|
|
A temperatura ambiente está entre
|
-40 grau -85 grau
|
|
Umidade relativa
|
15%-85%
|
|
vibração
|
1,0g5-100Hz45min
|

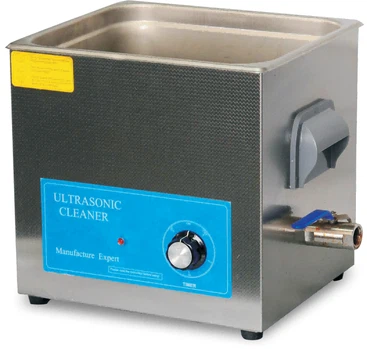

O limpador é feito de malha de aço inoxidável e soldado com argônio para melhorar o efeito de limpeza.
O tanque de limpeza é feito de aço inoxidável de alta qualidade e é estampado de uma só vez. Não há soldas e tem melhor desempenho à prova d'água.
Usando componentes importados de alta qualidade, a eficiência de conversão de energia ultrassônica é alta, a potência é forte e o efeito de limpeza é bom.
|
Dentro do tamanho do slot
|
300*240*150(MM)
|
|
Dimensões
|
330*270*310(milímetros)
|
|
Dentro da capacidade do tanque
|
9000ml
|
|
Tensão de alimentação
|
AC220~240V 50/60Hz
|
|
Frequência operacional
|
40 KHz
|

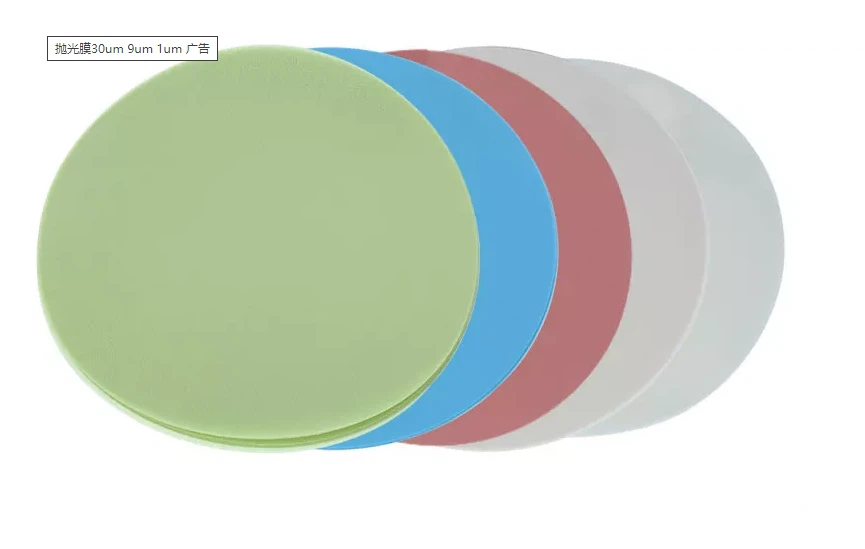

filme de polimento
30UM-9UM-1UM-ADS. Quatro filmes de polimento são polidos em quatro etapas em quatro máquinas de polimento.
Etapa 5: verifique a face final do ferrolho

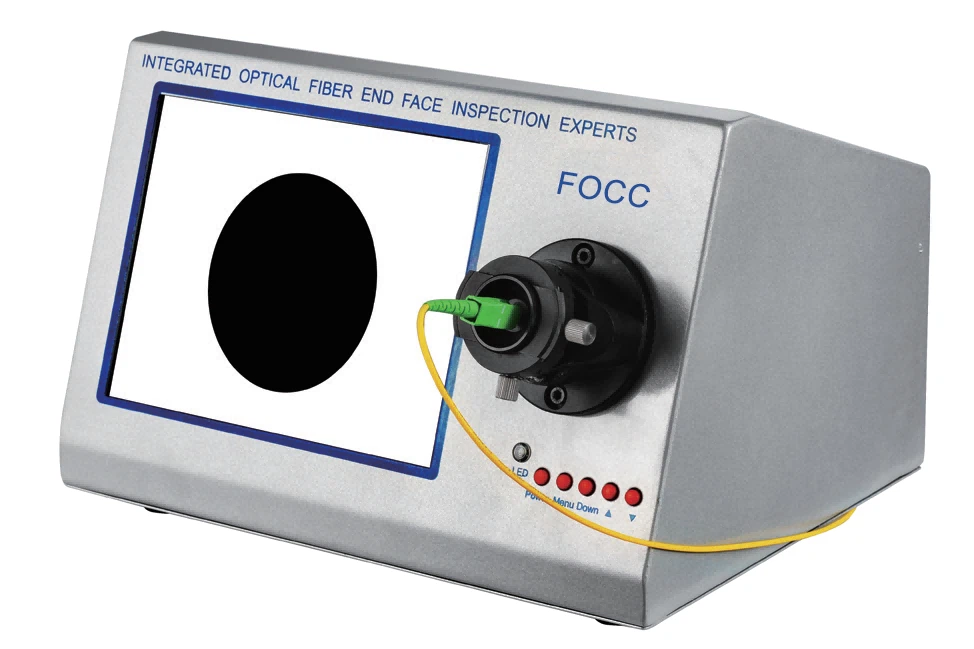

Medidor de face final integrado de alta definição
O detector de face final de fibra óptica FOCC-400G é equipado com um monitor de imagem altamente estável (tela de 10'').
Especialmente usado para detectar a qualidade de retificação, limpeza ou vários defeitos produzidos durante o uso de faces finais de conectores de fibra óptica multicanal.
Especialmente adequado para detecção de jumpers de fibra óptica MTRJ, MPO, FC, APC e outros multi-core e 8- graus APC. Pode ser usado para detectar óptica comum de modo único (SM), multimodo (MM) conectores de fibra óptica, conectores de fibra óptica de manutenção de polarização (PM) e outros conectores especiais de fibra óptica.
Os modelos de junta de conector testável incluem: FC/PC, FC/APC, SC/PC, SC/APC, ST/APC, LC/PC, LC/APC, MU, MTRJ, MPO, FA, etc.
O instrumento é altamente nítido e pode ampliar até 400 vezes.
|
tensão
|
DC12V
|
|
ganho
|
400 vezes
|
|
Fonte de luz auxiliar
|
Blu-ray
|
|
Visor auxiliar
|
10 polegadas
|
|
peso
|
4Kg
|
|
Método de operação
|
Manual
|

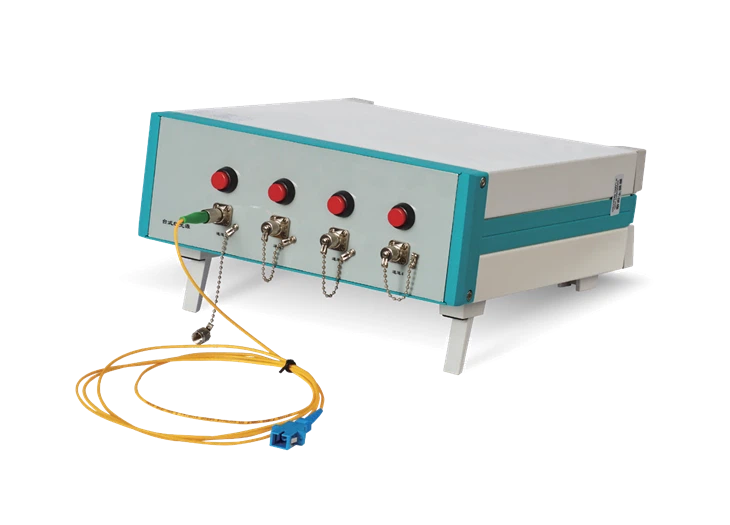

Etapa 6: Teste de perda de inserção e perda de retorno

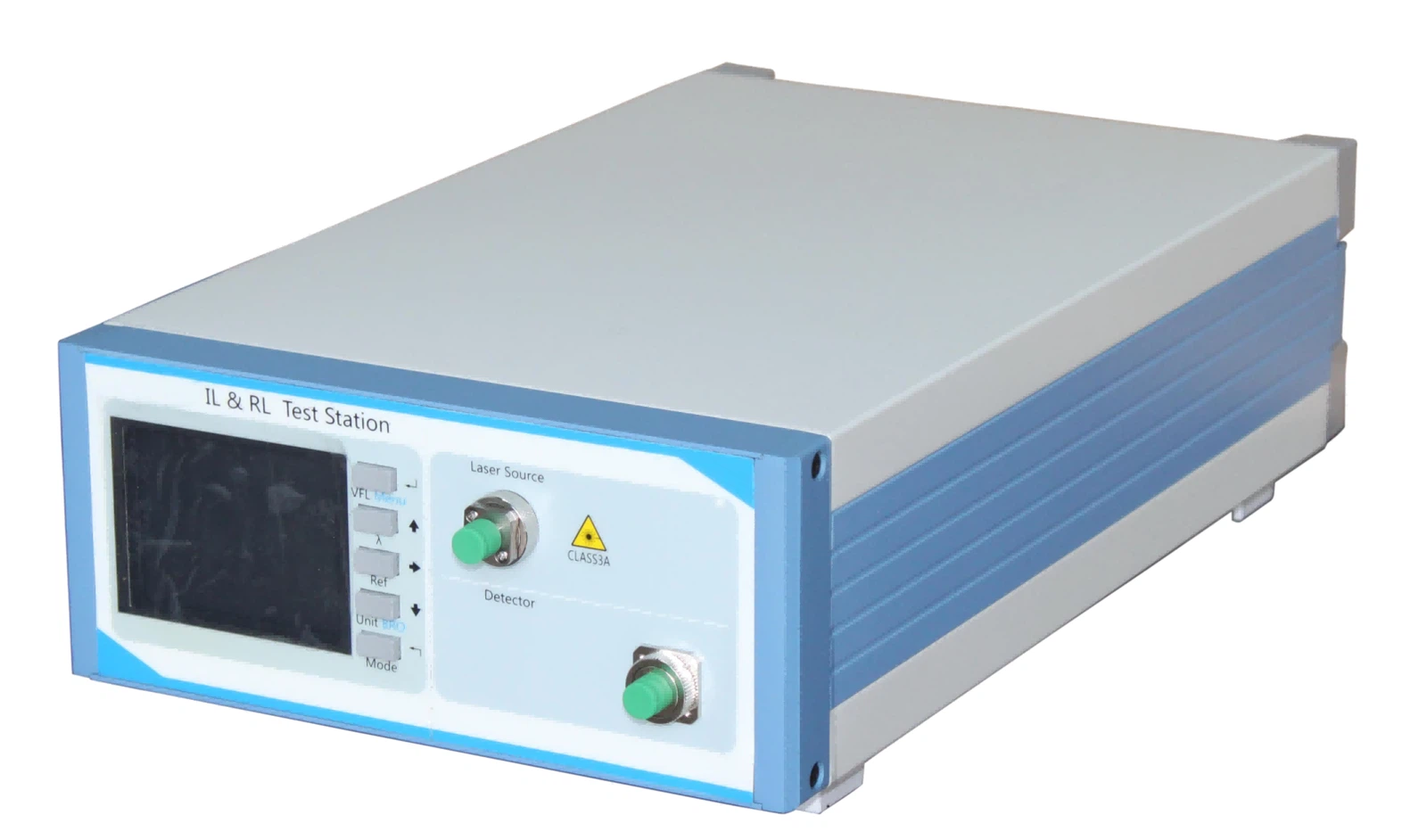

Requisitos do equipamento: Testador de perda de inserção e retorno
A versão atualizada-9502 do FOCC do testador de perda de retorno de inserção é desenvolvida pela FOCC com seus muitos anos de produção e experiência em testes em componentes passivos de fibra óptica e instrumentos de teste de comunicação óptica, e aproveitando totalmente as vantagens de produtos nacionais e estrangeiros instrumentos e combinando-os com as necessidades dos clientes nacionais. Um instrumento de detecção de luz de precisão. É amplamente utilizado em testes de perda de inserção e perda de retorno de cabos de fibra óptica, componentes passivos ópticos e sistemas de comunicação de fibra óptica. É um instrumento de teste básico e ideal usado por fabricantes, instituições de pesquisa científica e operadores para testes de produção, pesquisa e desenvolvimento e manutenção de construção de engenharia.
Configurações exclusivas de valor de alarme de perda de inserção e exibições de cores diferentes melhoram muito a eficiência do teste. Operação simples e design de circuito superpoderoso, detecção precisa, análise e processamento de grande faixa dinâmica e sinais fracos. A ligação do comprimento de onda entre o módulo do medidor de potência e o módulo da fonte de luz reduz significativamente as etapas operacionais. O conector exclusivo da fonte de luz é removível, tem um design conveniente e limpo e fornece um medidor de energia abrangente. Configuração de interface.
|
Tensão
|
180-260V CA 50 Hz
|
|
Temperatura de trabalho
|
+10 grau - +40 grau
|
|
Tamanho
|
3U*235*380 (milímetro)
|
|
Peso
|
<5kg
|
|
Comprimento de onda de trabalho
|
850-1700 nm
|
|
Escala de teste
|
+5dB--80dB
|
|
Precisão do teste
|
0,25dB
|
|
Estabilidade de saída
|
0,03 db/8hora (@ 25 graus)
|
|
Tipo de interface
|
FC/APC
|
|
Exibir registro de resolução
|
0.001dB
|
|
Linearidade (integrada)
|
±{{0}}.04dB(+3~-55dBm) ±0,08dB(-55~-65dBm) ±0,2 dB(-65~-75dBm)
|
|
Modo de teste
|
Linearidade e não linearidade
|
Passo 7: Verifique novamente a face final da ponteira de cerâmica antes de embalar

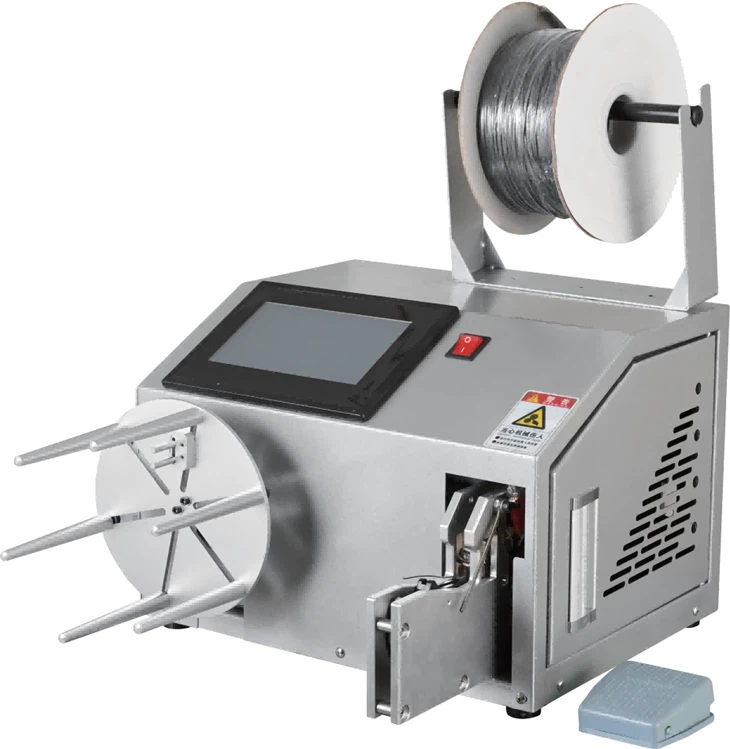

Máquina embaladora automática
|
tensão
|
AC220V
|
|
|
Frequência de energia
|
50 Hz/60 Hz
|
|
|
potência nominal
|
80W
|
|
|
Especificações do enrolamento do fio de amarração
|
Comprimento do amarrador de fio
65-100mm
75-120mm
120-160mm
|
Use a especificação do diâmetro do fio
Use diâmetro φ5-25mm
Use diâmetro φ15-30mm
Use diâmetro φ25-45mm
|
|
Número de bobinas
|
Pode ser definido por você mesmo (3-5 turnos)
|
|
|
Gravata
|
Núcleo de ferro emborrachado
|
|
|
dispositivo de proteção
|
Fusível, alarme de falha e desligamento
|
|
|
Dimensões
|
45*390*580(milímetros)
|
|
|
Peso
|
45KG
|
|
Você pode consultar este vídeo para ver o processo de produção aproximado.
