O que é o WDM
O WDM (Wavelength Division Multiplexing) é uma das tecnologias de comunicação óptica para transmissão de sinais de grande capacidade denominada multiplexagem por divisão de comprimento de onda. A figura 1 mostra um diagrama esquemático da transmissão WDM. No lado da transmissão do WDM, vários lasers semicondutores (LD) que emitem luz de diferentes comprimentos de onda são preparados e cada LD é modulado para criar luz de sinal. Essas luzes de sinal são transmitidas em uma fibra óptica usando um multiplexador (também chamado Mux). No lado receptor, um desmultiplexador de comprimento de onda (também chamado DeMultiplexer: DeMux) é usado para dividir a luz em cada comprimento de onda, e o fotodetector (PD) recebe o sinal. Comparado ao envio de um sinal com um comprimento de onda, o envio com dois comprimentos de onda é o dobro e, com três comprimentos de onda, é possível enviar mais sinais usando mais comprimentos de onda.
Figura 1. Diagrama esquemático da transmissão WDM
CWDM (WDM grosso) é um WDM com amplo espaçamento de comprimento de onda.
Na transmissão WDM, mais sinais podem ser enviados à medida que mais comprimentos de onda são usados, mas, para usar muitos comprimentos de onda, é necessário dividir uma certa faixa de comprimento de onda em intervalos estreitos de comprimento de onda. Se o espaçamento do comprimento de onda for estreito, o preço aumentará porque é necessário tornar o comprimento de onda LD e as peças como filtros que separam cada comprimento de onda altamente precisos. Por outro lado, se o espaçamento do comprimento de onda for amplo, a quantidade de sinais que podem ser enviados será pequena, mas o sistema será barato. Portanto, a ITU-T (Divisão de Padronização de Telecomunicações da União Internacional de Telecomunicações) definiu dois intervalos de comprimento de onda WDM para que um sistema adequado para cada aplicativo possa ser usado. Um é um padrão com um intervalo de comprimento de onda estreito chamado DWDM, adequado para transmissão de longa distância e grande capacidade. O outro é um padrão com um amplo intervalo de comprimento de onda chamado CWDM, adequado para transmissão de 50 a 80 km, onde a capacidade não é tão grande.

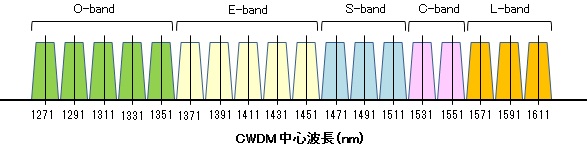

A figura 2 mostra o comprimento de onda do CWDM. O comprimento de onda central é de 18 comprimentos de onda divididos de 1271 nm a 1611 nm, incluindo a banda O, banda E, banda S, banda C e banda L em intervalos 20 nm . Na verdade, existem poucos casos em que todos os 18 comprimentos de onda são usados e 8 comprimentos de onda 1471 nm a 1611 nm ou 4 comprimentos de onda fora de {{10 }} nm a 1611 nm são frequentemente usados. Isso ocorre porque muitos componentes ópticos produzidos em massa em geral podem ser usados nessa faixa de comprimento de onda. Por exemplo, um filtro CWDM usado para divisão / multiplexação de comprimento de onda, uma unidade Mux / DeMux unitizada e um módulo óptico de adição / queda (OADM) que extrai e adiciona comprimentos de onda específicos podem ser usados.
Nos últimos anos, a tecnologia de comunicação óptica de rede de alta velocidade 100 GbE-LR 4 usando quatro comprimentos de onda na banda 1300 nm (banda O) foi estabelecida e o CWDM nessa banda de comprimento de onda , que é diferente do CWDM na faixa de comprimento de onda que tem sido a principal utilização, está atraindo atenção.
Figura 2. Comprimento de onda CWDM
DWDM (denso WDM) é um WDM com um intervalo de comprimento de onda estreito.
A Fig. 3 mostra o comprimento de onda do DWDM. No caso de DWDM, o espaçamento é determinado pela frequência da luz, não pelo comprimento de onda. Como o DWDM tem como premissa a transmissão de longa distância usando um amplificador óptico, apenas a banda C e a banda L fáceis de amplificar são usadas, e o comprimento de onda é muito finamente dividido para aumentar a capacidade de transmissão. Além do espaçamento de 100 GHz, também há um padrão de espaçamento de 200 GHz. Para obter mais informações, consulte: Tabela de referência ITW Grid DWDM. Você pode usar componentes ópticos produzidos em massa, como filtros DWDM, unidades Mux / DeMux, módulos AWG e módulos ópticos de adição / queda (OADMs) para divisão do comprimento de onda.
Figura 3. Frequência DWDM (comprimento de onda)
Rede onde o WDM é usado
A figura 4 mostra uma imagem da rede de comunicação óptica. A rede é dividida em uma rede principal que conecta as principais cidades, uma rede metropolitana que conecta as principais áreas da prefeitura e uma rede de acesso que conecta residências e empresas. O DWDM é usado para redes principais. Ele usa um grande número de comprimentos de onda para grande capacidade e usa um amplificador óptico para transmissão a longa distância. O CWDM é usado principalmente em redes de metrô. O CWDM é baseado na premissa de que nenhum amplificador óptico é usado e a distância de comunicação é de 50 km a 80 km. A maioria das áreas nas prefeituras pode ser coberta sem um amplificador óptico, mas se a perda de fibra for maior do que o esperado ou você desejar aumentar a distância um pouco mais, poderá usar o amplificador CWDM desenvolvido por nós.
Figura 4. Imagem da rede de comunicação óptica
