Módulo de loopback de fibra monomodo 12Fibers LSZH 9/125
Com o desenvolvimento do 5G, as ligações entre centros de dados, a detecção de fibra e as novas tecnologias de fibra, a transferência de redes de capacidade ultra-grande, velocidade ultra-alta e distância de transferência ultra-longa serão factores essenciais para o 5G. MPO/MTP será o papel principal.
Fornecemos cabos patch de fibra óptica MTP e MPO OM4. Eles estão disponíveis em configurações fêmea para fêmea ou macho para macho e macho para fêmea. A versão masculina possui pinos MTP. Disponível em configurações de array de fibra 8,12 e 24. Usamos conectores de fibra óptica USConec MTP para todas as nossas terminações MTP e MPO para que o mais alto desempenho seja alcançado. Muitas opções e combinações adicionais estão disponíveis. Todos os cabos multifibra óptica são personalizáveis. O conector MTP Elite é um conector mtp polido em ângulo para reduzir a reflexão traseira e minimizar a perda de inserção do conector de fibra. A escolha do tipo de jaqueta é jaqueta redonda de 3 mm ou cabo de fita com jaqueta plana ou cabos mtp de fita nua. Além disso, as jaquetas estão disponíveis em jaquetas plenum ou riser. Os cabos de fibra MTP/MPO mais comumente usados são cabos tronco MTP/MPO e cabos de chicote MTP/MPO.
DESCRIÇÃO DO PRODUTO

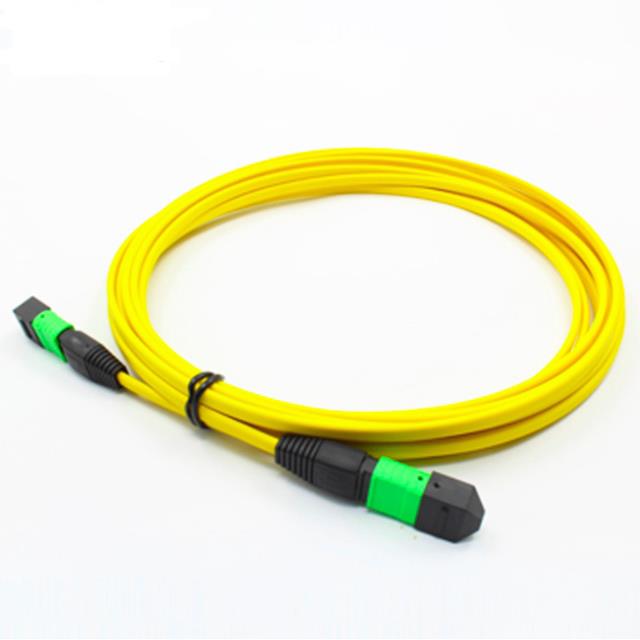

O conector push pull fêmea MTP monomodo de 12 fibras com baixa perda de inserção, uma alternativa econômica para terminação de campo demorada, foi projetado para patching de fibra de alta densidade em data centers que precisam economizar espaço e reduzir problemas de gerenciamento de cabos. Os conectores MTP são totalmente compatíveis com os padrões MPO, alcançando níveis de desempenho mais elevados quando comparados aos conectores MPO genéricos.
Possui modo único/multimodo OM3/multimodo OM4.
Tipo B, Elite, Plenum (OFNP), Amarelo
{{0}}.35dB de perda de inserção de 3,0 mm, adequado para 40G LR4 PSM, conexão direta 40G QSFP PLR4 e data center de alta densidade.
O cabo tronco MTP foi projetado para conexão direta óptica 40G QSFP+ PLR4 e aplicações de data center de alta densidade; Os conectores FOCC MTP são totalmente compatíveis com os padrões MPO
MTP fêmea para cabo tronco MTP OS{0}}/125 de modo único
O canal de fibra exclusivo é usado para conexão final para atender à Ethernet 40G/100G, e o suporte para aplicações de alta largura de banda é o espaço físico mínimo.
Soluções de alta densidade, com forte design de produto MPO/MTP e capacidade de processo, podemos fornecer aos clientes vários produtos e soluções personalizados.
Todos os cabos são rigorosamente testados antes de sair da fábrica para garantir que a face final não esteja infectada. A perda de inserção e a perda de retorno estão todas em conformidade com os Padrões Internacionais de Telecomunicações
Informações Técnicas
Conector A | MTP Feminino (sem pino) | Conector B | MTP Feminino (sem pino) |
Modo Fibra | SO2 9/125 μm SM | Comprimento de onda | 1310/1550 nm |
Tipo polonês | APC para APC | Mini raio de curvatura | 10mm |
Perda de inserção | {{0}}.35dB Máx. (0,15dB Tip.) | Perda de retorno | Maior ou igual a 60dB |
OD da jaqueta | 3.0mm | Jaqueta de cabo | Plenário (OFNP) |
Carga de tração de instalação | 100 N | Carga de tração de longo prazo | 50 N |
Temperatura de armazenamento | -40 grau a +85 grau | Temperatura operacional | -10 grau a +70 grau |
FÍSICO
| Cor da capa do cabo | Amarelo |
| Cor do conector | Verde; Preto |
| Material da capa do cabo | PVC |
| Classificação da capa do cabo | OFNP |
| Diâmetro do revestimento (mícrons) | 125 |
| Diâmetro do núcleo (mícrons) | 9 |
| Número de fibras | 12 |
| Comprimento do cabo (m) | 7.01 |
| Raio mínimo de curvatura | 20MM (Dinâmico); 10MM (estático) |
| Dimensões de envio (hwd/cm) | 1.27 x 17.78 x 22.86 |
| Peso de envio (kg) | 0.14 |
AMBIENTAL
| Faixa de temperatura operacional | -4 a 140 graus F (-20 a 60 graus) |
| Faixa de temperatura de armazenamento | -4 a 140 graus F (-20 a 60 graus) |
| Faixa de umidade operacional | 5% a 85% UR, sem condensação |
| Faixa de umidade de armazenamento | 35% a 65% UR, sem condensação |
COMUNICAÇÕES
| Compatibilidade de rede | 40 Gbps; 100 Gbps; 400 Gbps |
| Atenuação @ 1310NM | 0,36dB/Km |
| Atenuação @ 1550NM | 0,22dB/Km |
| Perda de inserção | Menor ou igual a 0,70dB |
CONEXÕES
| Lado A - Conector 1 | 12-STRAND MTP/MPO (FÊMEA) |
| Lado B - Conector 1 | 12-STRAND MTP/MPO (FÊMEA) |
| Polonês da face final | APC |
Design compacto
Design de junta compacto, 1 conector MPO/MTP pode conter 12 núcleos, fácil de conectar e desmontar.
Jaqueta externa com classificação Plenum
A capa do cabo tem classificação plenum, sendo a escolha ideal para determinadas regulamentações de construção que exigem material especializado para minimizar danos em caso de incêndio.
Raio mínimo insensível à curvatura de 10,0 mm
Os BIF apresentam grande resiliência em situações em que as fibras são fixadas a superfícies por meio de fixação, amarração ou grampeamento.
Conheça seu equipamento
Os conectores 12-de fibra MTP/MPO têm aproximadamente o mesmo tamanho dos conectores SC, mas são 12 vezes mais densos, liberando espaço no rack para outros cabos. Os conectores APC são angulados para evitar que a luz infravermelha que entra na fibra seja refletida de volta para o laser. O N390-05M-12-AP é testado para baixa perda de inserção e retro-reflexão em cada conector e perda de atenuação que atende ou excede os padrões atuais.
O N390-05M-12-AP é colorido em amarelo para identificação instantânea em um switch ou patch panel lotado como um cabo monomodo. Os conectores de aba push/pull são facilmente acessíveis em ambientes de data center de alta densidade e tornam o cabo plug-and-play fácil de instalar e remover com uma mão.
