Quando usar mtp para lc?

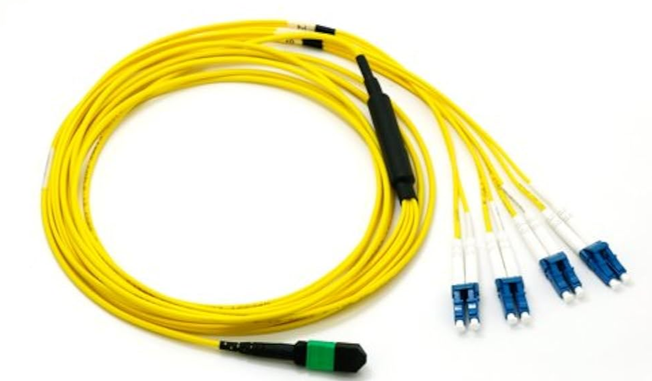

Os cabos breakout MTP para LC conectam sistemas de backbone multifibra de alta-densidade-com conexões de equipamentos duplex tradicionais. Esses cabos convertem um único conector MTP de 8, 12 ou 24 fibras em vários conectores LC duplex, permitindo transições eficientes entre diferentes velocidades de rede e tipos de equipamentos.

Cenários de migração de rede

Transições de rede 10G para 40G

Ao atualizar a infraestrutura de 10 gigabits para 40 gigabits, os cabos breakout MTP para LC fornecem um caminho de migração-econômico sem substituir o equipamento existente. Uma configuração MTP para LC de 8-fibras conecta um transceptor 40GBASE-SR4 QSFP+ a quatro transceptores 10GBASE-SR SFP+, utilizando todos os fios de fibra com eficiência.

Esse modelo de implantação se difundiu em data centers entre 2017{5}}2024, à medida que as organizações precisavam dar suporte a servidores 10G legados e novos switches 40G simultaneamente. A abordagem inovadora elimina a necessidade de substituição completa da infraestrutura, reduzindo as despesas de capital em 60-75% em comparação com atualizações completas do sistema.

A implementação técnica depende de óptica paralela, onde o sinal 40G se divide em quatro pistas 10G independentes. Cada pista opera a 10 Gbps em fibra multimodo (OM3 ou OM4), alcançando distâncias de transmissão de até 100-150 metros, dependendo do grau da fibra. Essa distância é suficiente para a maioria das conexões intradatacenter, mantendo a integridade do sinal em todos os canais.

Caminhos de migração de 25G para 100G

Princípios semelhantes se aplicam na transição de redes 25G para 100G usando arquitetura MTP para LC. Uma conexão MTP de 8 fibras em um transceptor QSFP28 100G se divide em quatro transceptores SFP28 25G por meio de conectores LC duplex individuais. Essa configuração oferece suporte à expansão incremental da capacidade à medida que as demandas dos aplicativos aumentam.

Os arquitetos de rede preferem essa abordagem quando os servidores de aplicativos exigem diferentes níveis de largura de banda. As matrizes de armazenamento podem exigir uma taxa de transferência total de 100 G, enquanto os nós de computação operam com eficiência a 25 G, e os cabos breakout MTP para LC acomodam ambos os requisitos dentro da infraestrutura unificada.

Ambientes de cabeamento-de alta densidade

Otimização de Espaço em Data Centers

Os data centers enfrentam pressão constante para maximizar a densidade das portas em espaços limitados de rack. As soluções breakout de MTP para LC proporcionam economias substanciais de espaço em comparação com o cabeamento tradicional de LC-para{2}}LC. Um painel de fibra de 1U com 12 portas traseiras MTP e 48 portas frontais LC consolida o que de outra forma exigiria 4U de espaço de patch panel convencional.

A vantagem da densidade torna-se mais pronunciada em escala. Usando configurações MTP de 24 fibras, um único gabinete de 1U pode gerenciar até 1.152 fios de fibra por meio de cabos MTP-24, representando seis vezes a capacidade dos sistemas LC duplex. Essa eficiência de espaço se traduz diretamente em custos reduzidos de rack, melhor fluxo de ar e gerenciamento simplificado de cabos.

Implementações-no mundo real mostram que implantações de MTP de alta-densidade reduzem o congestionamento do caminho do cabo em 65-80%. Menos cabos individuais significam solução de problemas mais fácil, mudanças-adições{8}}mais rápidas e menores custos de mão de obra para manutenção contínua. As equipes de rede relatam uma redução de 40-60% no tempo de instalação de cabos ao implantar backbone MTP com breakout LC em comparação com cabeamento LC ponto a ponto.

Arquiteturas de cabeamento estruturado

Os cabos breakout MTP para LC são excelentes em ambientes de cabeamento estruturado onde links de backbone permanentes se conectam a equipamentos de camada de acesso flexível. O lado MTP termina em cassetes ou painéis de conexão que servem como infraestrutura permanente do edifício, enquanto os breakouts LC fornecem conectividade em nível de-equipamento que muda com frequência.

Essa arquitetura separa a infraestrutura estável (o backbone MTP) da conectividade dinâmica (pernas de breakout LC). Ao substituir ou realocar equipamentos, os técnicos lidam apenas com as conexões LC enquanto o tronco MTP de alta-fibra-permanece intacto. A abordagem reduz o desgaste de cabos troncais caros e mantém a confiabilidade-da rede a longo prazo.

Requisitos de compatibilidade de equipamentos

Correspondência de interface do transceptor

Os cabos MTP para LC resolvem a incompatibilidade de interface entre transceptores ópticos paralelos modernos e equipamentos legados. Os atuais transceptores de curto{3} alcance de 40G e 100G (SR4, CSR4) apresentam interfaces MTP/MPO que suportam transmissão paralela de 8 a 12 fibras. Enquanto isso, a base instalada de equipamentos 10G e 25G utiliza predominantemente conectores LC duplex.

SemCabo de ruptura MTPsoluções, conectar esses diferentes tipos de interface exigiria equipamentos caros de conversão de mídia ou a substituição completa do transceptor. O cabo breakout fornece conectividade óptica direta, eliminando camadas de conversão ativas e seus custos, consumo de energia e pontos de falha associados.

A compatibilidade específica do transceptor é importante ao selecionar configurações de MTP para LC. Por exemplo, os transceptores SR4 40GBASE- requerem conexões MTP de 8 fibras que se dividem em quatro pares LC duplex. O cabo deve corresponder aos requisitos de polaridade do transceptor (normalmente Tipo B para aplicações ópticas paralelas) para garantir que as faixas de transmissão se alinhem corretamente com as faixas de recepção no link.

Capacidades de interrupção da porta do switch

Os switches de data center modernos da Cisco, Arista, Juniper e outros oferecem suporte a configurações de interrupção de portas, permitindo que uma única porta de 40 G ou 100 G funcione como diversas portas-de velocidade mais baixa. Quando habilitada por meio da configuração do switch, uma porta 40G QSFP+ se torna quatro interfaces 10G independentes ou uma porta 100G QSFP28 se divide em quatro portas 25G.

Os cabos breakout MTP para LC ativam fisicamente essas divisões de portas-definidas por software. O conector MTP se conecta ao transceptor QSFP de alta-velocidade enquanto cada par LC se conecta a dispositivos de rede separados, criando quatro caminhos de dados independentes. Essa flexibilidade permite que as operadoras de rede dimensionem-a alocação de largura de banda de acordo com as necessidades reais do aplicativo, em vez de provisionar-o excesso para corresponder às velocidades de porta disponíveis.

A implementação requer capacidade de hardware (o cabo MTP para LC) e configuração de software. Os switches devem oferecer suporte ao modo breakout para portas específicas, geralmente configuráveis ​​por meio de interface de{{1}linha de comando ou software de gerenciamento. Nem todos os modelos de switch suportam breakout em todas as portas, portanto, verificar a compatibilidade antes da implantação evita problemas de integração.

Considerações sobre o tipo de fibra

Implantações multimodo versus modo único-

A escolha entre cabos MTP para LC multimodo e{0}}monomodo depende principalmente dos requisitos de distância de transmissão. As configurações multimodo que usam fibra OM3 ou OM4 atendem à maioria das aplicações de data center com distâncias inferiores a 100-400 metros. Essas implantações se beneficiam da óptica de 850 nm de baixo custo e dos requisitos simplificados de polimento de conectores.

A fibra multimodo OM4, a escolha mais comum para aplicações de breakout MTP para LC em 2024-2025, suporta 40GBASE-SR4 até 150 metros e 100GBASE-SR4 até 100 metros. A próxima{14}}fibra OM5 de geração estende um pouco essas distâncias e adiciona suporte para multiplexação por divisão de comprimento de onda de ondas curtas (SWDM), embora o OM4 continue sendo o padrão dominante para equilíbrio de custo-desempenho.

Os cabos breakout de-modo único MTP para LC atendem a aplicações de-distâncias mais longas que excedem os recursos multimodo. Interconexões de campus, conexões de{3}}áreas metropolitanas e links de{4}edifícios que abrangem vários quilômetros exigem fibra-de modo único com óptica de 1310 nm ou 1550 nm. No entanto, implantações-de modo único custam de 2 a 3 vezes mais do que multimodo devido a tolerâncias mais rígidas e requisitos de conector de precisão.

Gerenciamento de polaridade do conector

O gerenciamento adequado da polaridade garante que os sinais transmitidos alcancem as fibras de recepção corretas em toda a conexão MTP para LC. A indústria padroniza três métodos de polaridade (Tipo A, Tipo B, Tipo C) para diferentes cenários de aplicação. A polaridade tipo B domina as aplicações de breakout 40G/100G porque mantém posições de fibra consistentes do conector MTP de 12 fibras através de cada par LC duplex.

Erros de polaridade causam falha completa no link ou perda parcial do canal, tornando a verificação essencial durante a instalação. A inspeção visual das posições principais dos conectores, da numeração das fibras e do uso de procedimentos de teste adequados evita a dispendiosa solução de problemas após a implantação. Muitas organizações codificam-por cores diferentes tipos de polaridade para evitar a mistura de cabos incompatíveis no mesmo sistema.

Fatores de instalação e implantação

Soluções pré-terminadas vs. soluções{2}}terminadas em campo

Os cabos breakout pré-{0}}terminados de MTP para LC chegam de fábrica com todos os conectores instalados, testados e certificados. Essa abordagem plug{2}}and{3}}play elimina trabalho de rescisão em campo, reduz erros de instalação e fornece desempenho consistente respaldado pelas garantias do fabricante. Os testes de fábrica garantem que a perda de inserção, a perda de retorno e a polaridade atendam às especificações antes que o cabo chegue ao local de instalação.

A alternativa-terminação de campo-requer ferramentas especializadas, técnicos treinados e procedimentos de teste-consumidos. Embora a terminação em campo ofereça flexibilidade de comprimento, os requisitos de habilidade e a variabilidade de qualidade tornam as soluções pré{4}}terminadas preferíveis para a maioria das aplicações de breakout de MTP a LC. As diferenças no tempo de instalação são substanciais: cabos pré{6}terminados levam de 5 a 15 minutos para serem implantados e verificados, enquanto a terminação em campo requer de 2 a 4 horas por endpoint do conector.

A análise de custos favorece soluções pré-{0}}terminadas para todas as implantações, exceto as menores. Embora os custos unitários sejam mais elevados do que os cabos e conectores brutos, a eliminação do trabalho de campo, do equipamento de teste e do possível retrabalho devido a defeitos de terminação gera uma economia de custo total de 30 a 50% em projetos típicos.

Gerenciamento e roteamento de cabos

Os cabos breakout MTP para LC apresentam desafios únicos de gerenciamento de cabos devido à sua transição de um único tronco para vários trechos LC. O ponto de ruptura requer espaço adequado para o espalhamento e alívio de tensão para evitar danos à fibra. Botas especializadas distribuem a tensão por todo o feixe de fibras, protegendo os fios individuais de flexão ou tensão excessiva.

O roteamento adequado mantém o raio de curvatura mínimo em todo o comprimento do cabo. Os cabos MTP para LC normalmente especificam diâmetro de cabo de 10-15x para curvas carregadas (instaladas e fixadas) e diâmetro de 20x para curvas de instalação sem carga. A violação dessas especificações causa atenuação do sinal, aumento da perda de inserção e possíveis quebras de fibra que se manifestam como falhas de link intermitentes ou permanentes.

Estratégias eficazes de gerenciamento de cabos separam o roteamento de tronco MTP do gerenciamento de trechos de breakout LC. O tronco segue caminhos de alta-capacidade até os pontos de distribuição, onde a ruptura ocorre em zonas controladas com espaço adequado. As pernas LC então roteiam através do gerenciamento de cabos padrão para conexões de equipamentos individuais, mantendo o espalhamento complexo organizado e de fácil manutenção.

Fatores de desempenho e confiabilidade

Orçamentos de perda de inserção

Toda conexão óptica introduz perda de inserção, que deve permanecer dentro das restrições orçamentárias do link para uma operação confiável. Os cabos breakout MTP para LC adicionam duas interfaces de conector por canal (uma MTP e uma LC), cada uma contribuindo com perda de inserção típica de 0,35-0,75 dB. Emendas adicionais ou conexões intermediárias reduzem ainda mais a margem de perda disponível.

Para 40GBASE-SR4 sobre fibra OM4, a especificação IEEE permite perda de inserção máxima de 1,5 dB. Uma implantação típica de breakout de MTP para LC consome de 0,5 a 1,0 dB, deixando margem para patch cords, cassetes e perda de planta de fibra. Exceder o orçamento de perdas causa erros de bits, oscilações de link ou falha completa de conexão, especialmente em distâncias máximas especificadas.

Cabos MTP para LC de alta-qualidade de fabricantes confiáveis ​​especificam perda de inserção máxima de 0,35 dB por par de conectores, com muitos atingindo 0,25 dB ou menos. As variantes premium "elite" ou "baixa{4}}perda" reduzem ainda mais a perda de inserção para 0,15 dB por par acoplado, o que é valioso em links longos ou sistemas com vários pontos de conexão onde cada fração de decibel é importante.

Durabilidade Ambiental

Os cabos padrão MTP para LC são adequados para ambientes controlados de data center com temperatura e umidade estáveis. Aplicações mais exigentes exigem variantes especializadas: cabos com classificação-plenum para espaços de tratamento-de ar atendem aos códigos de segurança contra incêndio, enquanto versões com classificação-externa resistem a temperaturas extremas, umidade e exposição a UV.

Os cabos breakout blindados MTP para LC fornecem proteção mecânica em ambientes com risco de esmagamento ou manuseio frequente. O reforço de fibra de aço ou aramida aumenta a resistência à tração em 5 a 10x em comparação com cabos padrão, evitando danos durante a instalação ou por contato inadvertido. A proteção adicional vem com aumento de custo e flexibilidade reduzida, apropriada onde a resiliência física supera a conveniência de manuseio.

As implantações industriais e externas de MTP para LC podem especificar conectores à prova de intempéries com classificação IP68 que vedam contra a entrada de água e poeira. Essas variantes especializadas permitem conectividade de fibra em gabinetes de telecomunicações, instalações remotas de antenas e outros ambientes adversos onde os conectores padrão falhariam.

Análise de custos e escalabilidade

Economia da implantação inicial

Os custos do cabo breakout MTP para LC variam significativamente com base na contagem de fibras, comprimento, qualidade do conector e classificações. Um cabo MTP para LC plenum OM4 de 8-fibras (3 metros) normalmente custa de US$ 80 a US$ 150 nos principais fabricantes, enquanto variantes equivalentes de 12 fibras variam de US$ 120 a US$ 200. As versões monomodo geram prêmios de 30 a 50% em relação ao multimodo devido às tolerâncias de fabricação mais rígidas.

Comparando o custo total de propriedade, as soluções de breakout MTP com LC proporcionam economia superior em escala moderada. Para quatro conexões 10G, o uso de um único cabo breakout MTP para LC custa aproximadamente o mesmo que quatro patch cords duplex LC individuais mais a infraestrutura associada. No entanto, a abordagem inovadora economiza trabalho substancial durante a instalação e reconfiguração, ao mesmo tempo que permite atualizações futuras para 40G, substituindo apenas os transceptores.

Em escalas maiores, as vantagens de custo se multiplicam. Um data center que exige conexões 48 10G pode implantar 12 MTP para cabos breakout LC em vez de 48 troncos LC individuais, reduzindo a contagem de cabos em 75%, simplificando a infraestrutura e reduzindo proporcionalmente o tempo de instalação. A abordagem consolidada também reduz os custos operacionais contínuos através de manutenção simplificada e solução de problemas mais rápida.

Estratégias de{0}prova futura

A infraestrutura de rede normalmente opera 7{1}}10 anos antes de grandes atualizações, tornando a preparação para o futuro essencial para proteger o investimento. Os sistemas MTP para LC são excelentes em acomodar transições tecnológicas porque a infraestrutura de cabeamento permanece estável enquanto apenas os transceptores mudam para permitir novas velocidades.

Um data center que instala um backbone MTP de 8-fibras com cassetes breakout LC hoje pode suportar vários caminhos de evolução: 40G-atual a-4x10G, futuro 100G-a 4x25G ou até mesmo 400G a 4x100G usando a mesma planta de fibra física. Essa flexibilidade vem da arquitetura óptica paralela, onde os aumentos de velocidade ocorrem através da atualização dos transceptores para taxas de dados mais rápidas por pista, em vez de exigir a substituição completa do cabo.

No entanto, a verdadeira preparação para o futuro-requer a seleção de tipos de fibra apropriados durante a implantação inicial. A fibra multimodo OM4 instalada hoje suportará aumentos de velocidade previstos até 2030-2035 para distâncias típicas de data centers. As organizações que planejam ciclos de vida de infraestrutura mais longos devem considerar OM5 ou fibra-de modo único, apesar dos custos iniciais mais altos, garantindo que a planta passiva acomode tecnologias de próxima geração sem substituição prematura.

Perguntas frequentes

Qual é a diferença entre um cabo breakout MTP para LC de 8 e 12 fibras?

Uma configuração MTP para LC de 8 fibras usa todas as fibras com eficiência, fornecendo exatamente quatro pares LC duplex do total de oito fibras. Isso corresponde perfeitamente às aplicações 40G SR4 e 100G DR4, sem desperdício. Uma versão de 12 fibras fornece seis pares LC duplex, mas desperdiça quatro fibras ao conectar transceptores 40G SR4 que usam apenas oito fibras. Escolha 8 fibras para breakouts de 40G e 12 fibras quando precisar de seis conexões LC discretas ou quando seu equipamento exigir especificamente interfaces MTP de 12 fibras.

Posso usar cabos MTP para LC para aplicações 40G e 100G?

Os cabos MTP para LC funcionam com múltiplas velocidades dependendo da configuração. Um cabo de 8-fibras suporta 40G-a-4x10G ou 100G a 4x25G alterando apenas os transceptores. No entanto, o 100GBASE-SR10 requer conexões MTP de 24 fibras divididas em dez pares LC duplex, usando um tipo de cabo diferente. Sempre verifique a contagem de fibras e os requisitos de polaridade do seu transceptor específico antes de selecionar os cabos para garantir a compatibilidade.

Como posso verificar se a polaridade do cabo MTP para LC está correta para minha aplicação?

A maioria das aplicações de data center usa polaridade Tipo B para óptica paralela 40G/100G. Verifique verificando a especificação da etiqueta do cabo e comparando com a documentação do seu transceptor. Inspecione visualmente se a posição da chave do conector MTP corresponde ao receptáculo do seu transceptor (para cima ou para baixo). Para confirmação, use um localizador visual de falhas em uma extremidade enquanto verifica a saída de luz em conectores LC específicos, garantindo que as fibras de transmissão se conectem às posições corretas de recepção em todo o link.

Qual é a distância máxima dos cabos breakout MTP para LC?

O cabo em si não limita a distância-os transceptores conectados e o tipo de fibra determinam a extensão máxima. Com fibra multimodo OM4, o 40GBASE-SR4 atinge 150 metros e o 100GBASE-SR4 se estende por 100 metros. Variantes-de modo único com transceptores LR4 ou ER4 apropriados abrangem de 10 a 40 quilômetros. O cabo breakout MTP para LC adiciona perda mínima (normalmente 0,5-1,0 dB no total), o que reduz ligeiramente essas distâncias máximas, mas permanece dentro das especificações para a maioria das aplicações.
