SFP-1.25G-1310nm-20km-SM-LC-DDM
Modo único de 1,25 Gb/s 1310 nm Transceptor SFP
CARACTERÍSTICAS DO PRODUTO
● Links de dados de até 1,25 Gb/s
● Transmissor laser FP e fotodetector PIN
● Até20 kmem SMF 9/125µm
● Pegada SFP hot-plug
● Interface óptica conectável tipo Duplex LC/UPC
● Baixa dissipação de energia
● Gabinete de metal, para menor EMI
● Compatível com RoHS e sem chumbo
● Fonte de alimentação única +3.3V
● Compatível com SFF-8472
● Temperatura operacional da caixa
Comercial:0 grau a +70 grau
Estendido:-10 grau a +80 grau
Industrial:-40 grau a +85 grau
APLICAÇÕES
● Mudar para interface de switch
● Ethernet Gigabit
● Aplicativos de backplane comutados
● Interface roteador/servidor
● Outros links ópticos
DESCRIÇÃO DO PRODUTO
SFP-1.25G-1310nm-20km-SM-LC-DDM Plugável de fator de forma pequeno (SFP)transceptoressão compatíveis com o Small Form Factor Pluggable Multi-Sourcing Agreement (MSA). O transceptor consiste em quatro seções: o driver LD, oamplificador limitante, o laser FP e o fotodetector PIN. O link de dados do módulo até20 kmem fibra monomodo 9/125um.
Informações sobre pedidos
|
Número de peça do produto |
Taxa de dados (Mbps) |
Mídia |
Comprimento de onda (nm) |
Transmissão Distância (km) |
Faixa de temperatura（Estojo）（grau） |
|
|
SFP-1.25G-1310nm-20km-SM-LC-DDM |
1250 |
Fibra monomodo |
1310 |
20 |
0~70 |
comercial |
|
SFP-1.25G-1310nm-20km-SM-LC-DDM |
1250 |
Fibra monomodo |
1310 |
20 |
-10~80 |
estendido |
|
SFP-1.25G-1310nm-20km-SM-LC-DDM |
1250 |
Fibra monomodo |
1310 |
20 |
-40~85 |
industrial |
I. Descrições dos Pins
|
Alfinete |
Símbolo |
Nome/Descrição |
OBSERVAÇÃO |
|
1 |
VEET |
Aterramento do Transmissor (Comum com o Aterramento do Receptor) |
1 |
|
2 |
TFALTA |
Falha no transmissor. |
|
|
3 |
TDIS |
Desativar transmissor. Saída do laser desabilitada em alta ou aberta. |
2 |
|
4 |
MOD_DEF(2) |
Definição do Módulo 2. Linha de dados para ID serial. |
3 |
|
5 |
MOD_DEF(1) |
Definição do Módulo 1. Linha de relógio para ID serial. |
3 |
|
6 |
MOD{{0}}DEF(0) |
Definição do módulo 0. Aterrado dentro do módulo. |
3 |
|
7 |
Seleção de taxa |
Não é necessária conexão |
4 |
|
8 |
LOS |
Indicação de perda de sinal. A lógica 0 indica operação normal. |
5 |
|
9 |
VEER |
Aterramento do receptor (comum com aterramento do transmissor) |
1 |
|
10 |
VEER |
Aterramento do receptor (comum com aterramento do transmissor) |
1 |
|
11 |
VEER |
Aterramento do receptor (comum com aterramento do transmissor) |
1 |
|
12 |
RD- |
Saída de dados invertida do receptor. AC acoplado |
|
|
13 |
DR+ |
Saída de dados não invertida do receptor. AC acoplado |
|
|
14 |
VEER |
Aterramento do receptor (comum com aterramento do transmissor) |
1 |
|
15 |
VRCC |
Fonte de alimentação do receptor |
|
|
16 |
VTCC |
Fonte de alimentação do transmissor |
|
|
17 |
VEET |
Aterramento do Transmissor (Comum com o Aterramento do Receptor) |
1 |
|
18 |
DT+ |
Entrada de dados não invertida do transmissor. AC acoplado. |
|
|
19 |
TD- |
Transmissor invertido entrada de dados. AC acoplado. |
|
|
20 |
VEET |
Aterramento do Transmissor (Comum com o Aterramento do Receptor) |
1 |
Notas:
1. O aterramento do circuito é isolado internamente do aterramento do chassi.
2. Saída de laser desabilitada em TDIS >2.0V ou aberto, ativado em TDIS <0.8V.
3. Deve ser aumentado com 4,7k - 10kohms na placa host para uma tensão entre 2,0V e 3,6V.MOD_DEF (0) puxa a linha para baixo para indica que o módulo está conectado.
4. Esta é uma entrada opcional usada para controlar a largura de banda do receptor para compatibilidade com múltiplas taxas de dados (provavelmente taxas Fibre Channel 1x e 2x). Se implementada, a entrada será puxada internamente para baixo com um resistor> 30kΩ. Os estados de entrada são:
◆ Baixo ({{0}} – 0,8V): Largura de banda reduzida
◆ (>{{0}}.8, <2,0V): Indefinido
◆ Alto (2.0 – 3,465V): Largura de banda total
◆ Aberto: largura de banda reduzida
5. LOS é uma saída de coletor aberto que deve ser aumentada com 4,7k - 10kohms na placa host para uma tensão entre 2,0V e 3,6V. A lógica 0 indica operação normal; a lógica 1 indica perda de sinal.

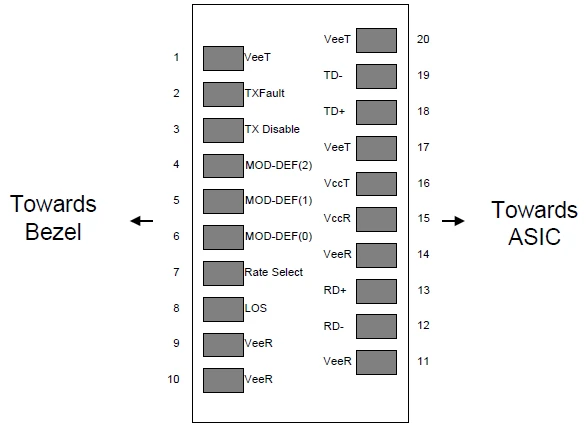

Figura2. Pinar o bloco conector na placa host
II. Avaliações Máximas Absolutas
|
Parâmetro |
Símbolo |
Min. |
Tipo. |
Máx. |
Unidade |
Observação |
|
Temperatura de armazenamento |
Ts |
-40 |
85 |
ºC |
||
|
RelativoUmidade |
RH |
5 |
95 |
% |
||
|
Tensão da fonte de alimentação |
VCC |
-0.5 |
4 |
V |
||
|
Tensão de entrada de sinal |
-0.3 |
Vcc+0.3 |
V |
|||
|
Limite de dano do receptor |
+5 |
dBm |
III. Condições operacionais recomendadas
|
Parâmetro |
Símbolo |
Min. |
Tipo. |
Máx. |
Unidade |
Observação |
|
Temperatura operacional da caixa |
Tcaso |
0 |
70 |
ºC |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
|
|
-10 |
80 |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
||||
|
-40 |
85 |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
||||
|
Tensão da fonte de alimentação |
VCC |
3.13 |
3.3 |
3.47 |
V |
|
|
Corrente da fonte de alimentação |
ICC |
280 |
mA |
|||
|
Rejeição de ruído da fonte de alimentação |
100 |
mVp-p |
100 Hz a 1 MHz |
|||
|
Taxa de dados |
1250/1250 |
Mbps |
Taxa TX/Taxa RX |
|||
|
Distância de transmissão |
20 |
km |
||||
|
Fibra Acoplada |
Fibra monomodo |
9/125um SMF |
||||
4. Especificação do Transmissor
|
Parâmetro |
Símbolo |
Min. |
Tipo. |
Máx. |
Unidade |
Observação |
|
Temperatura operacional da caixa |
Tcaso |
0 |
70 |
ºC |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
|
|
-10 |
80 |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
||||
|
-40 |
85 |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
||||
|
Tensão da fonte de alimentação |
VCC |
3.13 |
3.3 |
3.47 |
V |
|
|
Corrente da fonte de alimentação |
ICC |
280 |
mA |
|||
|
Rejeição de ruído da fonte de alimentação |
100 |
mVp-p |
100 Hz a 1 MHz |
|||
|
Taxa de dados |
1250/1250 |
Mbps |
Taxa TX/Taxa RX |
|||
|
Distância de transmissão |
20 |
km |
||||
|
Fibra Acoplada |
Fibra monomodo |
9/125um SMF |
||||
Nota (1): Medir em 2^7-1 padrão NRZ PRBS

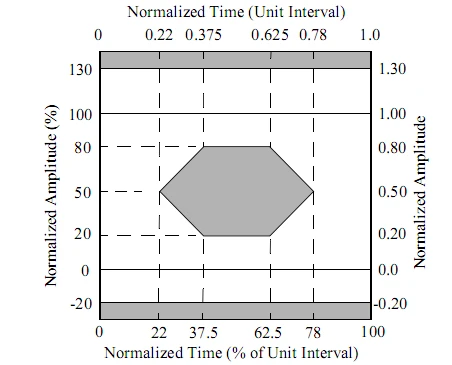

Nota (2): Definição da máscara ocular do transmissor
V.Especificação do receptor
|
Parâmetro |
Símbolo |
Min. |
Tipo. |
Máx. |
Unidade |
Observação |
|
Comprimento de onda óptico de entrada |
λEM |
1270 |
1610 |
nm |
PIN-TIA |
|
|
Sensibilidade do receptor |
PEM |
-20 |
dBm |
Nota (1) |
||
|
Potência de saturação de entrada (sobrecarga) |
PSENTADO |
-3 |
dBm |
|||
|
Afirmação de perda de sinal |
PA |
-22 |
dBm |
|||
|
Perda de sinal desativada |
PD |
-35 |
dBm |
Nota (2) |
||
|
Histerese LOS |
PA-PD |
0.5 |
2 |
6 |
dB |
Nota (1): Medido com fonte de luz 1310nm, ER=9dB; BER =<10^-12 @PRBS=2^7-1 NRZ
Nota (2): Quando SDDesafirmar, a saída RX-LOS é de alto nível (fixa)
VI. Características da interface elétrica
|
Parâmetro |
Símbolo |
Min. |
Tipo. |
Máx. |
Unidade |
Observação |
|
Transmissor |
||||||
|
Corrente total de fornecimento |
ICC |
A |
mA |
Nota (1) |
||
|
Transmissor desabilitado entrada alta |
VPRATO |
2 |
Vcc+0.3 |
V |
||
|
Entrada de desativação do transmissor baixa |
VDISL |
0 |
0.8 |
V |
||
|
Entrada de falha do transmissor-alta |
VTxFH |
2 |
Vcc+0.3 |
V |
||
|
Entrada de falha do transmissor baixa |
VTxFL |
0 |
0.8 |
V |
||
|
Receptor |
||||||
|
Corrente total de fornecimento |
ICC |
B |
mA |
Nota (1) |
||
|
PERDA de Tensão de Saída Alta |
VPERDIDO |
2 |
Vcc+0.3 |
V |
LVTTL |
|
|
PERDA de tensão de saída baixa |
VPERDEDOR |
0 |
0.8 |
V |
||
Nota (1): A (TX) + B (RX)=280mA (não inclui circuito de terminação)

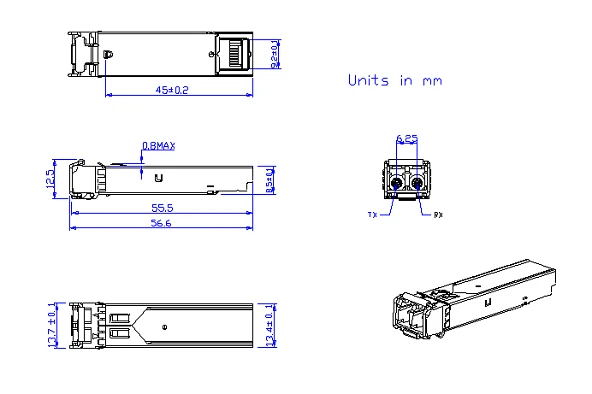

VII. Especificações Mecânicas
SFP-1.25G-1310nm-20km-SM-LC-DDM
VIII.Conformidade Regulatória
|
Recurso |
Referência |
Desempenho |
|
Descarga eletrostática (ESD) |
IEC/EN 61000-4-2 |
Compatível com padrões |
|
Interferência Eletromagnética (EMI) |
FCC Parte 15 Classe B EN 55022 Classe B (CISPR 22A) |
Compatível com padrões |
|
Segurança ocular a laser |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1,2 |
Produto laser classe 1 |
|
Reconhecimento de componentes |
IEC/EN 60950, UL |
Compatível com padrões |
|
ROHS |
2002/95/CE |
Compatível com padrões |
|
EMC |
PT61000-3 |
Compatível com padrões |
Apêndice A. Revisão do Documento
|
Versão nº. |
Data |
Descrição |
|
1.0 |
2021.7.22 |
Ficha técnica preliminar |
