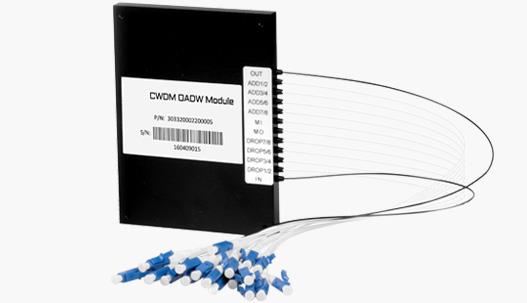

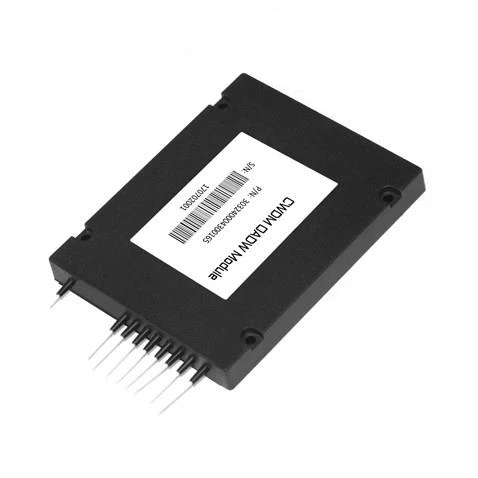

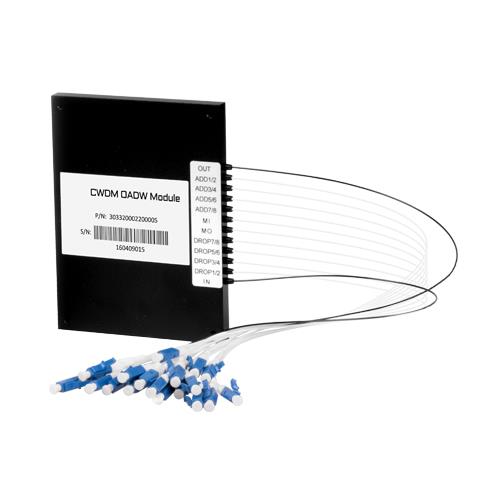

O módulo CWDM OADM ABS do FOCC é uma tecnologia de multiplexação por divisão de comprimento de onda baseada em TFF (filtro de filme fino), que possui uma variedade de tamanhos de pacote e opções de comprimento de onda; No caminho óptico de transmissão, o OADM pode fazer upload e download de sinais WDM sem conversão fotoelétrica e é um dos principais nós da rede óptica WDM. O uso do OADM pode tornar sua rede flexível, fácil de atualizar e expandir sua escala, e é amplamente utilizado em LAN, MAN e outros campos.
 |
 |
Especificação
| Unid | Unidade | Módulo CWDM OAMDM | |||
| Canais | CH | 1 | 2 | 4 | 8 |
| Comprimento de onda operacional | nm | 1260~1650 & 1460~1650 | |||
| Banda de transmissão | nm | ±6.5,±7.0,±7.5 | |||
| Perda de inserção de banda de transmissão | dB | Menor ou igual a 1.0 | Menor ou igual a 1,4 | Menor ou igual a 1,8 | Menor ou igual a 2,8 |
| Isolamento Adjacente à Transmissão | dB | Maior ou igual a 30 | |||
| Transmissão Isolamento não adjacente | dB | Maior ou igual a 45 | |||
| Perda de retorno | dB | Maior ou igual a 45 | |||
| Diretividade | dB | Maior ou igual a 50 | |||
| Ondulação | dB | Menor ou igual a 0,5 | |||
| Dimensão do pacote | milímetros | L120xW80xH18,L120xW80xH10,L100xW80xH10 MINI:L100xW45xH10,L80xW60xH12 | |||
| Temperatura de armazenamento | grau | -40~+85 | |||
| Temperatura operacional | grau |
-10~+75 |
|||
| Tipo de fibra | Tubo solto de 900um (ou personalizar) | ||||
| Tipo de conector | LC/PC (ou personalizar) | ||||
Excelentes parâmetros de desempenho (sistemas WDM com baixa perda e alto isolamento)
 |
Menor perda de inserção Menor perda de inserção torna o módulo CWDM OADM
|
|
Maior isolamento O valor de isolamento mais alto permite isolamento de sinal suficiente
|
 |
 |
Tecnologia de produção madura O módulo CWDM OADM do FOCC amadureceu
|
Conformidade com Padrões Internacionais
O módulo CWDM OADM do FOCC está em conformidade com RoHS, satisfaz TelcordiaGR-1209 e GR-1221.
Personalizável
O módulo CWDM OADM do FOCC possui uma variedade de tamanhos de pacote e opções de comprimento de onda. Ele também pode personalizar o número de canais, modos de transmissão unidirecional ou bidirecional de acordo com as necessidades do cliente.

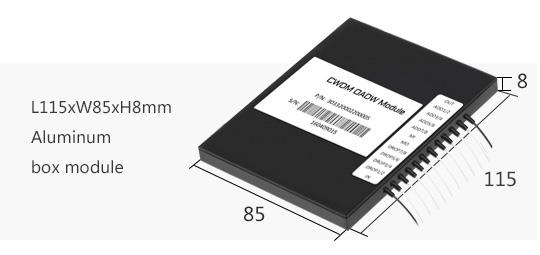

Os tamanhos dos pacotes são opcionais
 |
 |
 |
 |
Modo de transmissão bidirecional de fibra única
OADM unidirecional descartar/adicionar o mesmo comprimento de onda
Modo de transmissão bidirecional de fibra única
OADM unidirecional descartar/adicionar comprimento de onda diferente
Modo de transmissão bidirecional de fibra dupla
Drop/Adicionar OADM bidirecional no mesmo comprimento de onda
Modo de transmissão bidirecional de fibra dupla
Drop OADM bidirecional/Adicionar comprimento de onda diferente
Aplicativo
Os produtos do módulo CWDM OADM têm as características de baixa perda de inserção, alto isolamento de canal, alta estabilidade e confiabilidade ambiental e suportam sistemas de transmissão simples e bidirecionais; OADM pode fazer upload e download de sinais WDM sem conversão fotoelétrica e é um dos principais nós da rede óptica WDM. O uso do OADM pode tornar sua rede flexível, fácil de atualizar e expandir sua escala, e é amplamente utilizado em LAN, MAN e outros campos.
|
Rede de telecomunicações |
Rede Ethernet |
HOMEM |
