● Informações Técnicas:

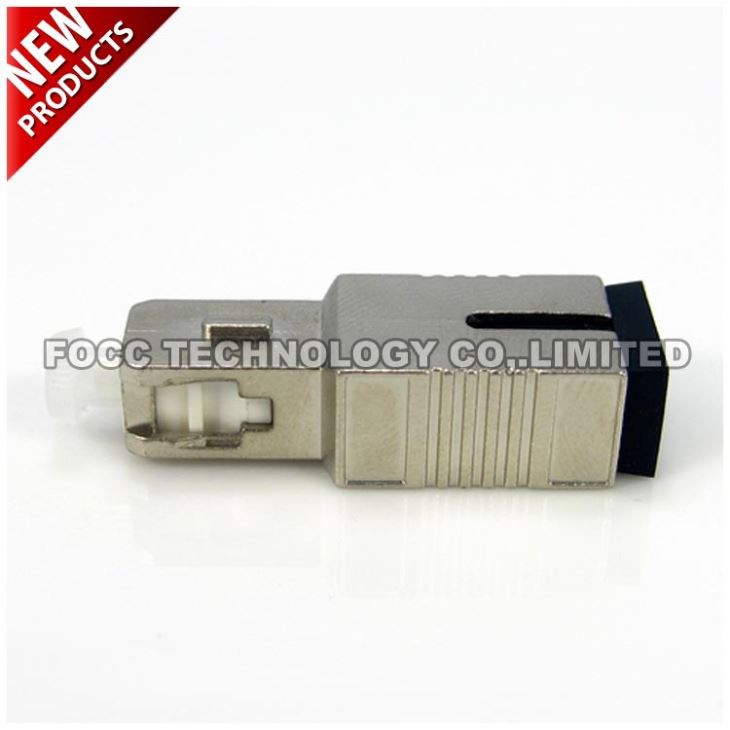

O atenuador de fibra óptica é um dispositivo passivo usado para reduzir a amplitude de um sinal de luz sem alterar significativamente a própria forma de onda. Os tipos básicos de atenuadores ópticos são fixos e variáveis, e são projetados para serem usados com vários tipos de conectores de fibra óptica. Os atenuadores podem ser fêmea para fêmea ou macho para fêmea. Estão disponíveis atenuador de fibra óptica SC fêmea para macho e atenuador de fibra óptica SC fêmea para fêmea. Eles se adaptam a aplicações típicas de fibra monomodo de 1310 nm e 1550 nm. A faixa de atenuação é de 1dB a 20dB. Fornecemos atenuador de fibra óptica SC UPC e atenuador de fibra óptica SC APC. A faixa de comprimento de onda de operação dos atenuadores de fibra óptica SC é de 1240nm a 1620nm.
● Vantagem e aplicação:
Sistema de comunicação de fibra óptica, CATV de fibra óptica, medição de dispositivo óptico de alta potência
É usado para atenuar a potência óptica de entrada para evitar a distorção do receptor óptico devido à potência óptica de entrada super forte.
● Especificação:
Comprimento de onda de trabalho nm 1310 ou 1550
Perda de retorno dB Maior ou igual a 50
Atenuação e precisão dB 1±0.5, 2±0.5, 3±0.75, 5±{{10}}.{{11 }}±0,8, 10±1, 15±1,5, 20±2,0
Formulário de entrada/saída FC, SC, ST, LC
Grau de faixa de temperatura -40~ mais 80
Modo único | multimodo | ||
Comprimento de onda (nm) | 1310 nm e 1550 nm | Comprimento de onda (nm) | 850 nm e 1300 nm |
tolerância de atenuação | 1 a 5dB Menor ou igual a ±0.5dB | tolerância de atenuação | 1 a 5dB Menor ou igual a ±0.5dB |
tolerância de atenuação | 6 a 5dB Menor ou igual a ±10% dB | tolerância de atenuação | 6 a 5dB Menor ou igual a ±10% dB |
Perda de retorno | UPC maior ou igual a 50dB; APC maior ou igual a 60dB | Perda de retorno | UPC maior ou igual a 30dB |
Temperatura de trabalho (grau) | -40 para mais 70 | Temperatura de trabalho (grau) | -40 para mais 70 |
Temperatura de armazenamento (graus) | -40 para mais 85 | Temperatura de armazenamento (graus) | -40 para mais 85 |
O atenuador de fibra óptica, como um tipo de dispositivo óptico passivo, é usado no sistema de comunicação óptica para depurar o desempenho da potência óptica, depurar a calibração do instrumento de fibra óptica e a atenuação do sinal de fibra óptica. O produto é feito de fibra atenuante dopada com íons metálicos, que podem ajustar a potência óptica ao nível necessário.
De acordo com o tipo de porto, pode ser dividido nas seguintes categorias:
Atenuador de fibra óptica SC: usado na interface de fibra óptica SC, parece muito semelhante à interface RJ-45, mas a interface SC é mais plana, a diferença óbvia é a peça de contato interna, se forem 8 contatos de cobre finos, então é um Interface RJ-45, se for uma coluna de cobre, é uma interface de fibra SC.
Atenuador de fibra óptica LC: usado na interface de fibra óptica LC, o conector para conectar o módulo SFP, é feito pelo mecanismo de trava jack modular (RJ) fácil de operar. (Roteadores são comumente usados)
FC atenuador de fibra óptica: usado na interface de fibra óptica FC, o método de reforço externo é uma luva de metal e o método de fixação é um esticador. Geralmente usado no lado ODF (mais usado no quadro de distribuição)
Atenuador de fibra óptica ST: usado na interface de fibra óptica ST, comumente usado em quadro de distribuição de fibra óptica, o invólucro é redondo e o método de fixação é esticador. (Para conexão 10Base-F, o conector geralmente é do tipo ST. Frequentemente usado em quadros de distribuição de fibra óptica)
● Família de Atenuadores Fixos:
