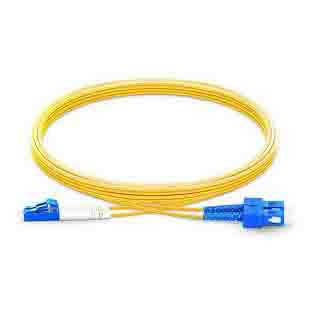

Descrição Técnica:
Patch cords e pigtails de fibra óptica fornecem interconexão e conexão cruzada de aplicações em instalações em instalações de entrada, salas de telecomunicações, data centers e em mesas. Os patch cords suportam aplicações de rede em áreas de distribuição principais, horizontais e de equipamentos e estão disponíveis em riser (OFNR) e materiais de revestimento com classificação de baixa emissão de fumaça e zero halogênio (LSZH) e plenum (OFNP) para atender às regulamentações de cabeamento local. As tranças de fibra óptica pré-terminadas suportam aplicações de terminação de campo de emenda de fusão. Fornece interconexão e conexão cruzada de aplicações em instalações de entrada, salas de telecomunicações, data centers, mesas e
aplicações de rede para interconectar cassetes pré-terminados em áreas de distribuição principal, distribuição horizontal e distribuição de equipamentos.
Características:
● Adequado para Cabo SMF ou MMF;
● Pacote 100% Testado e Individual;
● Design de qualidade para uso interno;
● Baixa inserção e alta perda de retorno;
● Núcleos diferentes são opcionais.
Desenho Mecânico:
Aplicativo:
● Infraestrutura de data center e TLC;
● Redes de processamento de dados;
● Aplicações Metro;
● Militar, médico e industrial;
● Terminação ativa de dispositivos;
● Sistema CATV;
● Terminações de dispositivos ativos;
● FTTx (incluindo FTTB, FTTC, FTTD, FTTH).
Breve introdução:
|
Parâmetro |
Modo único |
Multimodo |
|||
|
Básico |
Conector de fibra |
FC, SC, LC, ST, MU, MTRJ, MPO |
|||
|
Virola Extremidade |
PC |
UPC |
APC |
UPC |
|
|
Perda de inserção |
Menor ou igual a 0,2dB |
Menor ou igual a 0,2dB |
Menor ou igual a 0,3dB |
Menor ou igual a 0.3bB |
|
|
Perda de retorno |
Maior ou igual a 50dB |
Maior ou igual a 55dB |
Maior ou igual a 60dB |
Maior ou igual a 35dB |
|
|
Especificação de virola cerâmica |
Concentricidade de 125,5um |
Desvios de concentricidade de 127um:<=3um |
|||
|
Fibra adequada |
9/125um |
50/125um,62,5/125um |
|||
|
Geometria da face final |
Raio de Curvatura |
7~25mm |
5~12mm |
N/A |
|
|
Protrusão de fibra |
Menor ou igual a 50nm |
Menor ou igual a 100nm |
N/A |
||
|
Fibra sob corte |
Menor ou igual a 100nm |
Menor ou igual a 100nm |
N/A |
||
|
Deslocamento do ápice |
Menor ou igual a 50um |
||||
|
Mecânico |
Trocabilidade |
Menor ou igual a 0,2dB |
|||
|
Spray de sal |
Menor ou igual a 0.1dB |
||||
|
Derrubar |
Menor ou igual a 0,2dB(1,5M, 5 gotas) |
||||
|
Vibração |
IL Menor ou igual a 0,2dB(550Hz, 1,5mm) |
||||
|
Repetibilidade |
Menor ou igual a 0.1dB(1000 vezes) |
||||
|
Durabilidade |
>1000 vezes |
||||
|
Temperatura operacional |
-40 grau ~ +85 grau |
||||
Parâmetro de fibra:
|
Unid |
Unidade |
Especificação |
|
RevestimentoNão Circularidade |
% |
Menor ou igual a 2.0 |
|
Diâmetro do revestimento |
μm |
245±10 |
|
Erro de concentricidade revestimento-revestimento |
μm |
Menor ou igual a 1.0 |
|
Diâmetro do núcleo |
μm |
62.5±2.5 |
|
Diâmetro do revestimento |
μm |
125±1.0 |
Para mais produtos relacionados:
Termos de pagamento e envio:
● Entrega em 7 - 15 dias úteis;
● Quantidade mínima de pedido: 1 peça MOQ mediante solicitação;
● Detalhes da embalagem: 1 cada para saco individual livre de estática;
● Condições de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram;
● Capacidade de fornecimento: 5.000 peças por mês.
Workshop FOCC:
Certificação de Qualidade:
Qualidade e padrões são a base do FOCC. Estamos empenhados em fornecer aos clientes produtos e serviços excelentes e em conformidade com os padrões.
FiberStore passou por muitas verificações de sistemas de qualidade, como CE, RoHS, FCC, estabeleceu um sistema de garantia de qualidade padronizado internacionalmente e implementou estritamente gerenciamento e controle padronizados no curso de design, desenvolvimento, produção, instalação e serviço. Observação: cada cabo é 100% inspecionado opticamente e testado quanto a perda de inserção antes de recebê-lo.
